Caractéristiques de la barre d’alimentation Victron Lynx Class-T (M10) – LYN060404010

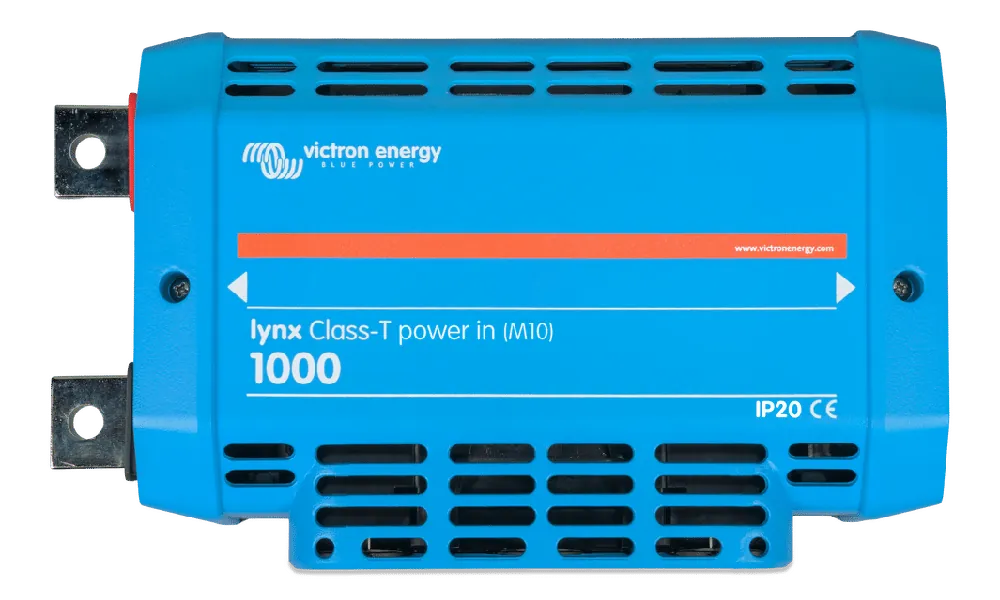

Le jeu de barres Lynx Lynx Class-T Power In (M10) de Victron – LYN060404010 permet de connecter jusqu’à deux chaînes de batteries au lithium et de fournir des fusibles. Il comporte une barre de bus positive et négative, des connexions pour deux fusibles de classe T et une connexion pour la mise à la terre du système CC. Les fusibles de classe T, disponibles en 225 A, 250 A, 350 A et 400 A, doivent être achetés séparément.

Pour les installations avec trois chaînes de batteries au lithium ou plus, utilisez plusieurs modules Lynx Class-T. En tant que composant clé du système de distribution Lynx, le Lynx Class-T s’intègre parfaitement à tous les autres produits Lynx M10.

Le système de distribution Lynx

Le système de distribution Lynx est un système modulaire de barres omnibus incorporant des connexions CC, la distribution, la fusion, la surveillance de la batterie et/ou la gestion de la batterie au lithium. Pour plus d’informations, veuillez également vous référer à la page produit sur les systèmes de distribution CC.

Le système de distribution de Lynx se compose des éléments suivants :

• Lynx Power In – Un jeu de barres positif et un jeu de barres négatif avec quatre connexions pour les batteries ou les équipements à courant continu, disponible en deux versions, avec un jeu de barres M8 ou M10.
• Entrée d’alimentation Lynx Class-T – Un jeu de barres positif et négatif qui accepte deux fusibles de classe T et dispose de deux connexions pour les batteries ou les équipements à courant continu, disponible avec le jeu de barres M10.
• Distributeur Lynx – Un jeu de barres positif et un jeu de barres négatif avec quatre connexions à fusibles pour les batteries ou les équipements à courant continu et contrôle des fusibles, disponible en deux versions, avec un jeu de barres M8 ou M10.
• Lynx Shunt VE.Can – Un jeu de barres positif avec un espace pour un fusible du système principal et un jeu de barres négatif avec un shunt pour la surveillance de la batterie. Communication VE.Can pour la surveillance et la configuration avec un dispositif GX.
• Lynx Smart BMS – A utiliser avec les batteries au lithium Victron Energy Smart. Contient un jeu de barres positif avec un contacteur piloté par un système de gestion de la batterie (BMS) et un jeu de barres négatif avec un shunt pour la surveillance de la batterie. Il dispose d’une communication Bluetooth pour la surveillance et la configuration via l’application VictronConnect et d’une communication VE.Can pour la surveillance avec un appareil GX et le portail VRM. Il existe un modèle 500 A avec des barres M8 et un modèle 1000 A avec des barres M10.

Victron Lynx Lynx Class-T Power In (M10) Busbar Internals and Wiring Diagram – LYN060404010

Éléments physiques internes et schéma de câblage du Lynx Class-T Power In avec les éléments suivants :

• Glissement de terrain positif
• Barre négative
• Connexions positives
• Connexions négatives
• Mise à la terre
• Deux connexions de fusibles pour les fusibles de classe T – les vis et les écrous sont de 3/8″ et sont marqués en noir pour ne pas être endommagés. à confondre avec les boulons et écrous M10 pour les connexions DC et les barres omnibus.

Barre omnibus manuelle Victron Lynx Class-T Power In (M10) – LYN060404010

Voir le manuel de Victron Lynx Lynx Class-T Power In (M10) – LYN060404010 busbar
