Descripción

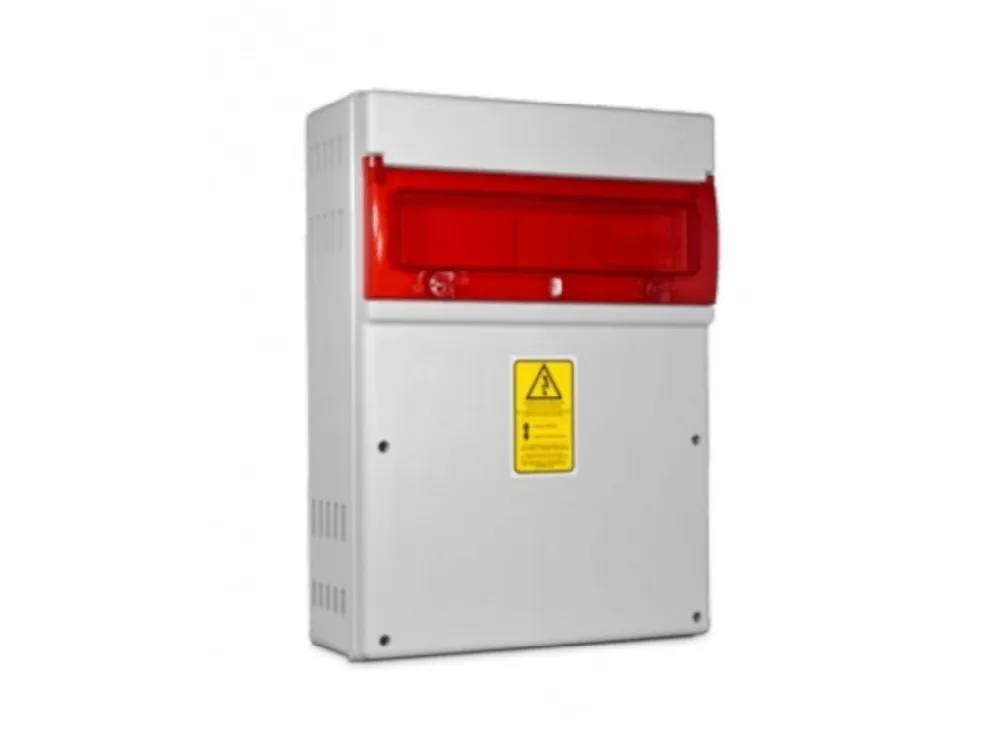

BATERIA AUTOM 2 ESCAL REGUL SIN DISPLAY

Las baterías automáticas de condensadores serie OPTIM 2 son equipos diseñados para la compensación automática de energía reactiva en redes donde los niveles de cargas son fluctuantes y las variaciones de potencia tienen carencia de segundos, mediante maniobra por contactores.

Su simplicidad de instalación, conjuntamente con su alta tecnología y robustez, hacen de la serie OPTIM el equipo ideal para compensar la reactiva en instalaciones donde los niveles de carga son fluctuantes.

CARACTERISTICAS

• Tipo: OPTIM 2-17,5-440
  Código: R3Q7E1EN
  440 V kvar: 17.5
  400 V kvar: 14
  Composición: 5 + 12,5
  Interruptor (A): Incluído
  Sección cable (mm2): 6
  Peso (kg): 7
  Dimensiones (mm) ancho x alto x fondo: 362 x 500 x 166

CARACTERISTICAS GENERALES OPTIM

Tensión de empleo: 400 V (Otras tensiones consultar)
Tensió de refuerzo: 440 V
Frecuencia: 50 Hz (Otras frecuencias consultar)
Tolerancia sobre la capacidad: -5%, +10%
Ensayo de impulso: 15 kV, onda tipo rayo 1,2 / 50µs
Entrada transformador de corriente: 250 mA en modelo OPTIM 2
Tensión maniobra contactores: 230 V

Condensadores

Condensador tipo CLZ en modelos OPTIM 2, OPTIM 6, OPTIM 12 y OPTIM 8
Contactores adecuados para corrientes capacitivas

Protección

Protección magnetotérmica incorporada en modelos OPTIM 2,OPTIM 3 y OPTIM 3A

Regulador energía
reactiva

Computer TWO, con 2 salidas de relé, en modelo OPTIM 2

Suplementos (Opcionales)

Interruptor manual en cabecera de batería
Interruptor automático en cabecera de batería
Interruptor automático + protección diferencial en cabecera de batería
Unidad de ventilación forzada + termostato
Placa de policarbonato contra contactos directos
Autotransformador 400/230 V
Regulador con Analizador de redes incorporado y
medida trifásica Computer SMART III
Regulador con Analizador de redes incorporado
y medida trifásica Computer PLUS

Tensión residual de descarga

75 V / 3 minutos

Pérdidas condensador:< 0,5 W/kvar
Sobrecarga: 1,3 veces la corriente nominal en permanencia
Sobretensión: 10% 8 sobre 24 horas
15% hasta 15 minutos sobre 24 horas
20% hasta 5 minutos sobre 24 horas
30% hasta 1 minutos sobre 24 horas

Temperatura

Clase D según IEC-60831: Media diaria: 45 ºC, Media
anual: 35 ºC, Máxima: 55 ºC, Mínima: -50 ºC

Condiciones ambientales
Humedad: 80% sin condensación
Altitud: <2.000 m.s.n.m.

Características mecánicas
Material envolvente: Termoplástico en modelo OPTIM 2 (Chapa en resto de modelos)
Grado protección IP 21
Color RAL 7035 Gris
RAL 3005 Granate

Condiciones de montaje

Montaje en mural en modelos OPTIM 2, OPTIM 3, OPTIM 3A y OPTIM 4
Posición del equipo: Vertical
Ventilación: Natural ó forzada según opciones

Normas: IEC 60831-1, UNE 60831-1, IEC 61921, IEC 60439, IEC 61439
