Principal

gama de producto

TeSys D
TeSys F

Gama

TeSys

tipo de producto o componente

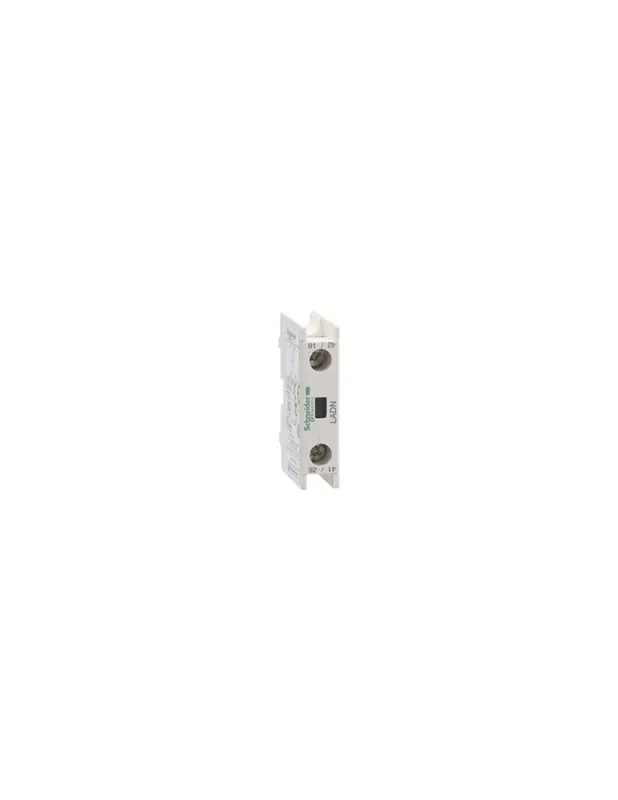

Bloque de contactos auxiliares

Compatibilidad del producto

CR1F

funcionamiento contactos auxiliares

Instantáneo

composición de los polos de contacto

1 NA

terminal de continuidad de escudo

Sin

Conexiones – terminales

Terminales de fijación por tornillo 1 cable 1…2,5 mm² – tipo de cable: Flexible – con extremo de cable
Terminales de fijación por tornillo 1 cable 1…2,5 mm² – tipo de cable: Flexible – sin extremo de cable
Terminales de fijación por tornillo 1 cable 1…2,5 mm² – tipo de cable: sólido – con extremo de cable
Terminales de fijación por tornillo 1 cable 1…2,5 mm² – tipo de cable: sólido – sin extremo de cable
Terminales de fijación por tornillo 2 cable 1…2,5 mm² – tipo de cable: Flexible – con extremo de cable
Terminales de fijación por tornillo 2 cable 1…2,5 mm² – tipo de cable: Flexible – sin extremo de cable
Terminales de fijación por tornillo 2 cable 1…2,5 mm² – tipo de cable: sólido – con extremo de cable
Terminales de fijación por tornillo 2 cable 1…2,5 mm² – tipo de cable: sólido – sin extremo de cable

Complementario

ubicación de montaje

Frontal

[Ui] Tensión nominal de aislamiento

690 V – de acuerdo con IEC 60947-5-1
600 V – certificaciones CSA
600 V – certificaciones UL

[Ue] tensión asignada de empleo

690 V CA 25…400 Hz

[Ith] Corriente térmica convencional

10 A en Ue <= 60 °C

Irms poder de conexión nominal

140 A en <= 690 V AC acorde a IEC 60947-5-1
250 A en <= 690 V CC de acuerdo con IEC 60947-5-1

rango temporal admisible

100 A en 60 °C 1 s
120 A en 60 °C 500 ms
140 A en 60 °C 100 ms

tipo de protección

Fusible gG <= 10 A clasificación según la corriente de funcionamiento para Ue <= 690 V

fusible asociado

10 A gG IEC 60947-5-1

Durabilidad mecánica

30 Mciclos

corriente mínima de conmutación

5 mA

tensión mínima de conmutación

17 V

tiempo de no superposición

1.5 ms en desexcitación (sin solap. entre cont. NC+ NA)
1.5 ms en excitación (sin solap. entre cont. NC+ NA)

tiempo de superposición

1.5 ms

resistencia de aislamiento

> 10 MOhm

peso del producto

0.02 kg

Entorno

Características ambientales

Ambiente normal

normas

BS 4794
EN 60947-5-1
IEC 60947-5-1
NF C 63-140
VDE 0660

uso específico
