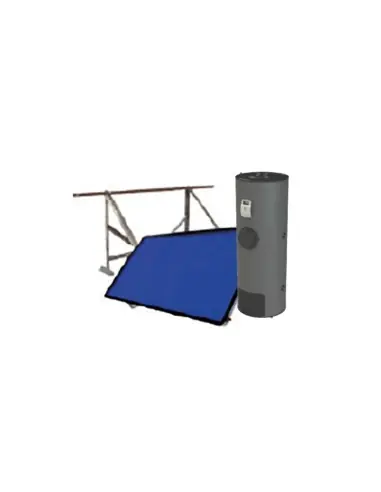

Descripción del Conjunto DRAIN-BACK Cabel Horizontal CSH Premium 22 x2 de 300 L

Este sistema de captación solar para ACS es perfecto para uso doméstico, los nuevos kits de CABEL integran la eficiencia de sus paneles CSH PREMIUM y la interacumulación del equipo AXD 2205, que está diseñado para funcionar en sistemas forzados, con capacidades disponibles de 150, 200 y 300 L, disponen de una instalación fácil y sencilla para disfrutar con mayor tranquilidad de todas las ventajas que ofrece el equipo.

En primer lugar, el panel solar CSH Premium 22 es de colocación vertical, cuenta con un absorbedor de aluminio naval de 0.40 mm, además, su aislamiento térmico tiene 60 mm de espesor, y la transmitancia es de 91%, absortancia de 95% y emitancia de 5%, con vidrio solar extraliso de grandes prestaciones, para la captación optimizada de esta energía renovable.

La integración del captador con el interacumulador AXD 2205 es completamente beneficiosa, el producto está fabricado en acero inoxidable Duplex 2205 de alta resistencia, además, cuenta con intercambiador extraíble, que facilita el mantenimiento y alarga la vida útil. Este kit forzado desiste de componentes hidráulicos para la seguridad, asimismo, es evita las roturas por heladas y sobrecalentamiento en verano.

Disponible aquí este Drain-Back de Cabel, con excelentes ventajas y características para ofrecer agua caliente sanitaria al hogar, la mejor alternativa para el ahorro energético y uso de energía renovable. Para solicitar más información sobre este u otro producto, contáctanos.

Características principales

• Drain-Back horizontal de sencilla y rápida instalación
• Compuesto por el interacumulador IADS 2205, captador CSH PREMIUM (22 o 26), estructura metálica para el panel y accesorios de instalación.
• Evita la posibilidad de sobrecalentamiento o rotura dependiendo del clima estacional
• Se integra con facilidad a superficies planas o inclinadas
• El interacumulador está fabricado en INOX DUPLEX 2205, con intercambiador desmontable y no requiere ánodo de magnesio, su serpentín está hecho de tubo corrugado inox 316L
• El captador solar cuenta absorbedor de aluminio naval, vidrio templado extraliso y aislamiento térmico de fibra de vidrio
• Incluye: Estructura, Tapón sambra 18, Machón 1/2”, Llave de corte 1/2”, Manguito sanbra 18- 3/4” M, Válvulas de seguridad de 6 y 8 bares, Cruz 1/2 » H, junta de silicona 3/4”, Racor marsella 1/2” M – 3/4” H, Multipieza, Manguitos de unión sambra 18

Ficha técnica

CSH PREMIUM 22

• Área apertura m2: 2.0
• Área absorbedor m2: 2.0
• Alto mm:1069
• Ancho mm: 2089
• Fondo mm: 98
• Área bruta m2: 2.22
• Peso en vacío kg: 31.52
• Volumen de fluido l: 1.54
• Régimen de presiones bar Presión de prueba: 20 bar
• Presión máx. de trabajo: 10 bar
• Rango de caudales l/h· m2 30.0 – 115.0
• Tª Estancamiento ºC: 214.8
• Potencia pico (G=1000W/m2) W: 1544
• Curva respecto: Área bruta
• Rendimiento óptico %: 69.9
• Pérdidas K1 W/ m2·K 3.401
• Pérdidas K2 W/ m2 K 0.013

AXD 2205 – 300

• Instalación Vertical – Suelo
• Capacidad[l]: 280
• Resistencia (opcional NO INCLUIDA): Titanio 2000 W
• Presión máxima: 8 bar
• Acabado exterior: Acero galvanizado lacado en negro
• Aislamiento:Poliuretano rígido inyectado de 40mm de espesor y densidad 42 kg/m3
• Protección acumulador: No la necesita
• Diámetro[mm]: 560
• Longitud [mm]:2153
• Peso en vacío [kg]: 61
• Material calderín: Acero inoxidable DUPLEX 2205
