Kit de autoconsumo de 5.310Wp ampliable con batería de litio y más paneles

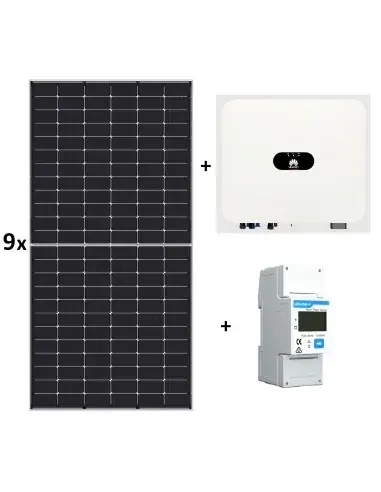

Este kit solar fotovoltaico para autoconsumo consta de 9 paneles solares JinkoSolar de 590Wp, del inversor Huawei SUN2000-5K-LB0 de 5kW, un Huawei Smart Power Sensor monofásico de medida indirecta y los conectores para poder conectar los paneles al inversor.

El Huawei Smart Power Sensor es un medidor de potencia que permite al usuario, en instalaciones de autoconsumo con vertido de excedentes poder controlar en todo momento el consumo de la red y la inyección a la red de la instalación, para así tener toda la información necesaria para poder adaptar su consumo a la producción para conseguir aumentar la tasa de autoconsumo.

El Smart Power Sensor en instalaciones de autoconsumo sin vertido de excedentes (o inyección cero), es el encargado de dar la información necesaria al inversor para que así el inversor adapte en cada momento la producción fotovoltaica al consumo real de la instalación, para que no haya inyección a red.

En este kit siempre que queramos se puede añadir al kit una batería de litio Huawei Luna. La batería nos ayudará a almacenar la energía generada y no consumida en el momento de la producción, para después consumirla cuando el consumo es mayor a la producción solar.

Como en cualquier otro de los kits que se pueden encontrar en la categoría de Kits solares de autoconsumo, este kit se puede ampliar la potencia de captación simplemente añadiendo más paneles solares fotovoltaicos como los que tiene el kit u otros diferentes en la segunda entrada MPPT, hasta alcanzar el máximo de potencia admitida por el inversor a red (en este caso del Huawei SUN2000-5K-LB0 la potencia máxima recomendada de paneles solares es de 7,5kWp).

Si te interesa un kit de autoconsumo de mayor potencia o incluso trifásico, también puedes crear tu propio kit de autoconsumo a medida, simplemente cambiando el inversor Huawei SUN2000-5K-LB0 por uno de mayor potencia o uno trifásico y añadiendo más paneles. Si no encuentras el kit de la medida que necesitas, solicítanos presupuesto del kit de autoconsumo con la potencia que necesitas.

También como opción se pueden añadir al kit optimizadores de potencia para los paneles, para así conseguir producir un poco más de energía, sobre todo en condiciones de sombras parciales, ya que los optimizadores son especialmente útiles en instalaciones con sombras que afectan parcialmente a uno o varios paneles. Los optimizadores pueden instalarse solo en los paneles con sombras, para evitar que las sombras de estos paneles afecten a la producción del resto de paneles de la misma serie.

Estructuras de soporte para los módulos no incluidas. Si deseas presupuesto de las estructuras, contacta con nosotros y dinos si las deseas para tejado inclinado (con el tipo de tejado que es) o si las deseas para suelo, además de la distribución en que pondrás los módulos, 3+3+3, 4+5, todos en una fila o …

Placa solar fotovoltaica monocristalina de 590Wp de 72 células JinKO Solar Tiger Neo N-Type JKM590N-72HL4-BDV

Medidas: 2278 x 1134 x 30 mm

Placa solar fotovoltaica monocristalina de 590Wp de 144 células partidas (72×2 células), modelo JinKO Solar Tiger Neo N-Type 72HL4-BDV. En este caso son 144 medias células que forman un panel de 72 células completas, pero con algunas ventajas como mejor comportamiento frente a sombras parciales, menor calentamiento del módulo, menores pérdidas debido a una menor intensidad, …

Estos paneles se suministran con cableado de 120cm de longitud.

Cada vez más, los módulos fotovoltaicos de gran tamaño y de alta eficiencia de más de 500Wp se están convirtiendo en la solución más eficiente en instalaciones que necesitan altas cantidades de energía, ya que minimizan el coste de estructuras necesarias y de cableado, aunque sus dimensiones los hacen un poco más complejos de manipular a la hora de la instalación.

• Panel con tecnología BiFacial: La generación de energía por la exposición a la luz de la cara trasera del módulo, aumenta la producción total del módulo y por tanto, su eficiencia global. Lo que reduce el coste real medio de producción de energía del sistema a lo largo de su vida útil.
• Células solares con la nueva tecnología SMulti Busbar (barras colectoras de energía) que aumenta la recolección de electrones, y también la tecnología de células partidas para mejorar así la eficiencia de los módulos. Además ofrece una mejor apariencia estética, por lo que es perfecta para la instalación en el tejado.
• Alta conversión de energía del módulo que dota a este modelo con una eficiencia máxima de hasta el 22,84% teniendo en cuenta solo la captación por la cara principal del módulo, que puede verse aumentada si tenemos en cuenta que también puede captar energía por la parte posterior del módulo.
• Garantía de producto de 12 años.
• Garantía de salida de potencia lineal de 30 años. Degradación lineal anual durante 30 años del 0,40%, lo que da una potencia de salida mínima al cabo de 30 años de 87,40%
• Tolerancia positiva de potencia de 0 a +3%.
• Alta resistencia al amonio y a la niebla salina para un rendimiento óptimo en áreas agrícolas y costeras, con marco del panel en aleación de aluminio anodizado.
• El módulo en conjunto cuenta con una elevada resistencia certificada al viento (2400 Pascal) y a la nieve (5400 Pascal).
• Certificados IEC para trabajar en sistemas de hasta 1500Vdc, lo que permite reducir los costes de cableado y las pérdidas de la instalación.
• Tecnología N-Type: El módulo tipo N (N-Type) con tecnología TOPcon ofrecen una menor degradación por LID/LeTID y un mejor rendimiento con baja luz.
• Tecnología HOT 3.0: Los módulos N-type con tecnología JinkoSolar HOT 3.0 ofrecen una mayor fiabilidad y eficiencia.
• Garantía anti-PID: Excelente garantía de rendimiento minimizando la degradación causada por el fenómeno PID gracias a los procesos de producción optimizados y al exhaustivo control de los materiales.

Inversor monofásico híbrido de 5kW de conexión a red Huawei SUN2000-5K-LB0

Con sus 5kW de potencia y la posibilidad de incluir tanto paneles soltares fotovoltaicos como batería de acumulación, el inversor fotovoltaico Huawei SUN2000-5K-LB0 es la opción ideal para muchas viviendas que no necesitan una potencia de suministro eléctrico muy elevada. Además permite funcionar en modo aislado cuando hay un corte de suministro eléctrico, siempre que se incorpore a la instalación, batería o baterías Huawei Luna y el SmartGuard-63A-S0 Monofásico.

El inversor fotovoltaico Huawei SUN2000 modelo LB0 es el nuevo modelo que substituye al inversor fotovoltaico Huawei SUN2000 modelo L1. El LB0 llega con mejoras respecto a su predecesor. Las más destacadas son las siguientes:

• Tensión mínima de arranque de 50V y funcionamiento del MPPT de 40V: Le permite funcionar incluso con tan solo 2 paneles por MPPT.
• Una corriente máxima de entrada al MPPT de 16A y una máxima corriente de cortocircuito de 20A.
• Una protección IP66: Está protegido frente a corros de agua a alta presión.

Alta eficiencia:

• Inversor de alta eficiencia
• Eficiencia máxima del 97,8 %
• Eficiencia europea ponderada del 97,1 %

Fácil instalación y sencillez

• Menos de 15 kg de peso que permiten la instalación por parte de una sola persona
• Conector de Corriente Alterna optimizado para un cableado rápido
• Conectores de Corriente Continua suministrados con el equipo pare evitar incompatibilidades

Preparado para poder incorporar una batería de litio Huawei Luna

• Interfaz integrada de batería: Permite almacenar energía sobrante para después aprovecharla cuando la producción sea menor que el consumo. Compatible con la batería Huawei Luna2000-5-S0 de 5kWh a 30kWh y con la batería Huawei Luna2000-7-S1 de 6,9KWh a 20,7kWh en una torre. La batería se puede añadir en cualquier momento. No se pueden instalar 2 baterías Luna de diferente modelo (S0 y S1) en un inversor.

Seguridad y fiabilidad

• Protección IP66
• Refrigeración por convección natural: menos ruido al no usar ventilación forzada por ventiladores
• Protección contra descargas atmosféricas integrada tanto para Corriente Continua como Corriente Alterna
• Protección contra fallos por arco eléctrico
• Función de vertido cero, también conocida como inyección cero o no inyección a red: Es necesario incorporar en la instalación un Huawei Smart Power Sensor monofásico

Características técnicas más relevantes del modelo SUN2000-5K-LB0:

Si tienes dudas en la elección de la potencia del inversor que necesitas, contacta con nosotros e indícanos el consumo medio de tu instalación en verano y en invierno, y te indicaremos cual es la mejor opción para ti para poder conseguir un mayor ahorro.

Eficiencia:

• Máxima eficiencia: 97,8%
• Eficiencia europea ponderada: 97,1%

Entrada fotovoltaica:

• Potencia fotovoltaica máxima recomendada: 7500Wp
• Tensión máxima de entrada: 600V¹

• Tensión de arranque: 50V
• Rango de tensión de los MPPT: 40 – 560V
• Tensión nominal de entrada: 360V
• Corriente de entrada máxima por MPPT: 16A
• Corriente de cortocircuito máxima: 20A
• Número de MPPT: 2

¹ La tensión máxima de entrada es el límite superior de la tensión de CC. Cualquier tensión CC de entrada más alta dañaría probablemente el inversor.

Gracias a tener 2 MPPTs y a que puede funcionar con una la tensión muy baja en cada MPPT, este equipo permite por ejemplo instalar varios paneles en una orientación y tan solo 2 en otra orientación. Esto ofrece múltiples opciones de instalación de paneles incluso con 2 orientaciones diferentes aunque en una de ellas en la superficie disponible solo quepan 2 paneles solares.

Salida de alterna:

• Salida de tensión monofásica
• Potencia de salida nominal: 5000W / 5500VA
• Tensión de salida nominal: 220V / 230V / 240V
• Frecuencia nominal de red: 50Hz / 60Hz
• Corriente máxima de salida: 25A

Datos generales:

• Posibilidad de suministro de respaldo (en caso de cortes de suministro eléctrico) mediante la incorporación de un SmartGuard-63A-S0 Monofásico (opcional).
• Rango de temperatura de funcionamiento: de -25ºC a 60ºC (Disminución de la capacidad eléctrica por encima de los 45 °C a potencia de salida nominal)
• Altitud de funcionamiento: 0 – 4000 m (disminución de la potencia a partir de los 2000 m)
• Pantalla: Indicadores LED, WLAN integrado + Aplicación FusionSolar
• Comunicación: RS485 y WLAN (Wifi) integrados. Ethernet mediante uso de Smart Dongle-WLAN FE (opcional) y 4G / 3G / 2G mediante uso de Smart Dongle-4G (opcional)
• Peso: Menos de 15Kg
• Dimensiones: 425*376,5*150mm
• Grado de Protección: IP66
• Refrigeración: Por convección natural

Conexión a batería:

• Compatibilidad con batería: HUAWEI Smart ESS Battery S0 de 5kWh a 30kWh y batería Huawei Luna2000-7-S1 de 6,9KWh a 20,7kWh.
• Rango de tensión: 350-560V
• Corriente máxima: 16,5A
• Potencia máxima de carca: 6.000W
• Potencia máxima de descarga: 5.500W

Huawei Smart Power Sensor monofásico 100A medida indirecta

Se incluye en el suministro un transformador de intensidad para la medida con 6 metros de cable y un cable RS485 con 10 metros de longitud que es para la comunicación con el inversor.

Se utiliza en conjunto con los inversores Huawei monofásicos para poder controlar la inyección o realizar inyección cero a red.

Precisión de medición: clase 1
Montaje en carril DIN estándar de 35mm
Tamaño pequeño, 1P2W 36mm
Pantalla LCD para facilitar la configuración y la comprobación por los usuarios
Identificación visual de colores para cableado simple
Consumo general de energía ≤ 1,5 W

Huawei suministra diferentes modelos de Smart Power Sensor monofásico, todos compatibles: YDS70-C16 / DDSU666-H / DDSU71 / DDSU1079-CT

De entre los 4 modelos, últimamente Huawei envía el YDS70-C16, pero puede enviar cualquiera de los otros 3. Nosotros suministraremos el que nos haya enviado Huawei en cada momento.
