Envío Exprés Kit Monitorización monofásico SAJ SEC KIT C S80 R5

Envío Exprés Kit Monitorización monofásico SAJ SEC KIT C S80 R5

  • Por -
  • Publicada el
  • Publicada en
¡Oferta!
Envío Exprés Kit Monitorización monofásico SAJ SEC KIT C S80 R5

El precio original era: 110,00 €.El precio actual es: 44,00 €.

- +
  • Envío rápido gratuito en pedidos superiores a 85,00 €.
  • Devoluciones y reembolsos en 14 días de forma sencilla.
  • Pago seguro con métodos verificados y protección SSL.
  • Aceptamos Visa, Mastercard, PayPal y más.
Métodos de pago aceptados
SKU: SK0003902-ES20260409-103942 Categoría: Etiqueta:

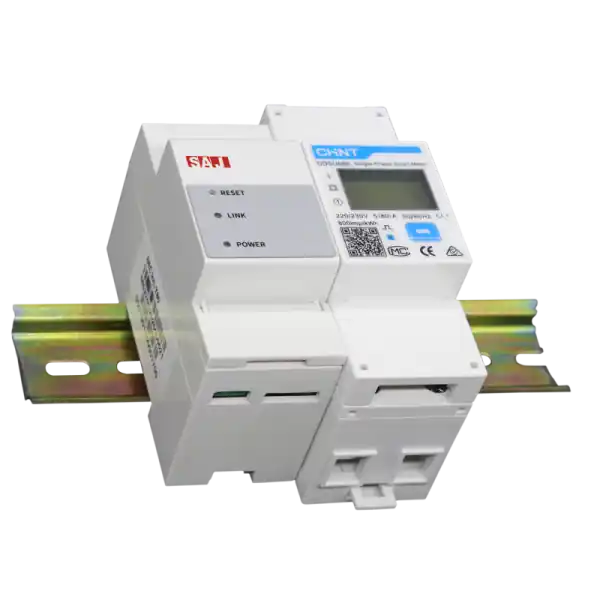

El Kit Sec-C S80 de SAJ permite la monitorización y paralelización de los SAJ R5 y R6 monofásicos, hasta 10 unidades con un mismo medidor Chint.

Kit eSolar SEC Monofásico, compuesto por un vatímetro Chint Monofásico DDSU666 diseñado para monitorización de potencia y medición de energía en sistemas de potencia. Pertenece a una generación de instrumentación inteligente y programable, integrada con funciones de medida y comunicación, principalmente para ser usada en mediciones en tiempo real y visualización de parámetros eléctricos como voltaje, corriente, potencia activa, potencia reactiva, frecuencia, factor de potencia, y un dispositivo SEC para la recopilación de datos.

POR LIMITACIÓN DE STOCK , ESTE EQUIPO SOLO SE VENDE DE MANERA CONJUNTA CON SUS INVERSORES COMPATIBLES

Kit Monitorización SAJ SEC KIT C S80 R5

Kit de monitorización eSolar SEC Monofásico, compuesto por un vatímetro Chint Monofásico DDSU666 diseñado para monitorización de potencia y medición de energía en sistemas de potencia. Pertenece a una generación de instrumentación inteligente y programable, integrada con funciones de medida y comunicación, principalmente para ser usada en mediciones en tiempo real y visualización de parámetros eléctricos como voltaje, corriente, potencia activa, potencia reactiva, frecuencia, factor de potencia, y un dispositivo SEC para la recopilación de datos.

Descargar ficha técnica eSolar SEC KIT

Manual de usuario eSolar SEC KIT

Monitorización SEC Kit 24H

Funciones principales y características DDSU666-H

  • Sigue el estándar DIN para montaje en rail: DIN35mm.
  • Cuenta con una pantalla LCD.
  • Parámetros de medida: voltaje, corriente, frecuencia, potencia activa, potencia reactiva, factor de potencia, etc.
  • Comunicación mediante RS485. Soporta protocolo DL/T645-2007, personalizable para protocolo MODBUS-RTU.
  • Soporta cuatro escalas: superior, pico, plana y valle.
  • Instalación recomendada junto a los inversores de la marca SAJ

Parámetros principales DDSU66-H

Technical parameters

Index

Input signal

Voltage

Wiring mode

Single phase

Voltage specification

AC 220V

Specified working voltage range

0.9Un~1.1Un; the extensional work voltage range: 0.8Un~1.2Un

Consumption of the voltage circuit

≤5VA/1W

Resistance

>500kΩ

Current

Rated value

Input via CT/PT: AC1.5(6)A
Direct input: AC5(60)A/AC 5(80)A

Overload Current

Input via CT/PT: instant:201max, time of application is 0.5s
Direct input: instant:301max, time of application: half cycle of the rated frequency

Consumption of the current circuit

≤2VA

Resistance

<20mΩ

Frequency

Input range

(50/60±5%)Hz

Clock

Clock battery capacity

≥1200mAh

Clock accuracy class(daily error)

<0.5s/d(23℃)

Output

Display

Segment LCD

Measurement parameters and grade

Voltage Class 0.5; Current Class 0.5; Power factor Class 1;
Frequency Class 0.5; Active power Class 1; Reactive power Class 1;
Active energy Class 1;

Energy

Multi-rate energy

Support multi-rate measurement of passive, negative total active power

Max. demand record

Support Max. demand record of passive, negative total active power, demand interval and slip time can be set

Pulse constant

AC200V

AC1.5(6)A

6400imp/kWh

AC220V

AC5(60)A/AC5(80)A

800imp/kWh

Pulse signal output

Provide 1 set(active energy) optical signal and optocoupler isolated open collector electrical signal pulse output, pulse length:80ms±16ms

Communication

RS485 communication

Support or DL/T645-2007 communication protocol, customizable MODBUS-RTU communication protocol, the communication baud rate 1200bps, 2400bps,4800bps,9600bps can be set, assumed to be 2400bps

IR communication

Support DL/T645-2007 communication protocol,

customizable for MODBUS-RTU communication

protocol,

Infrared wave length:900nm~1000nm

Communication baud rate: 1200bp

Communication angle: ≥±15°

Communication distance: ≥4m
