Para la instalación del Smart Power Sensor se cableará desde el inversor hasta el medidor con el cable apantallado incluido. En el caso de que la longitud sea mayor de los 10m incluidos, se deberá usar cable apantallado de 2×1,5mm2 para hacer la conexión. La longitud de este cable podría llegar a tener hasta 1200m sin perder señal. El medidor se alimentara en el mismo cuadro conexionado la fase y el neutro. Después se conectará la pinza amperimétrica que incluye 6m de longitud, está podrá medir hasta 100A lo que seria equivalente a 22kw. No se recomienda prolongar el cableado de la pinza. La pinza se colocará antes del interruptor general de corte de tal modo que puede tomar lectura de todo el consumo.

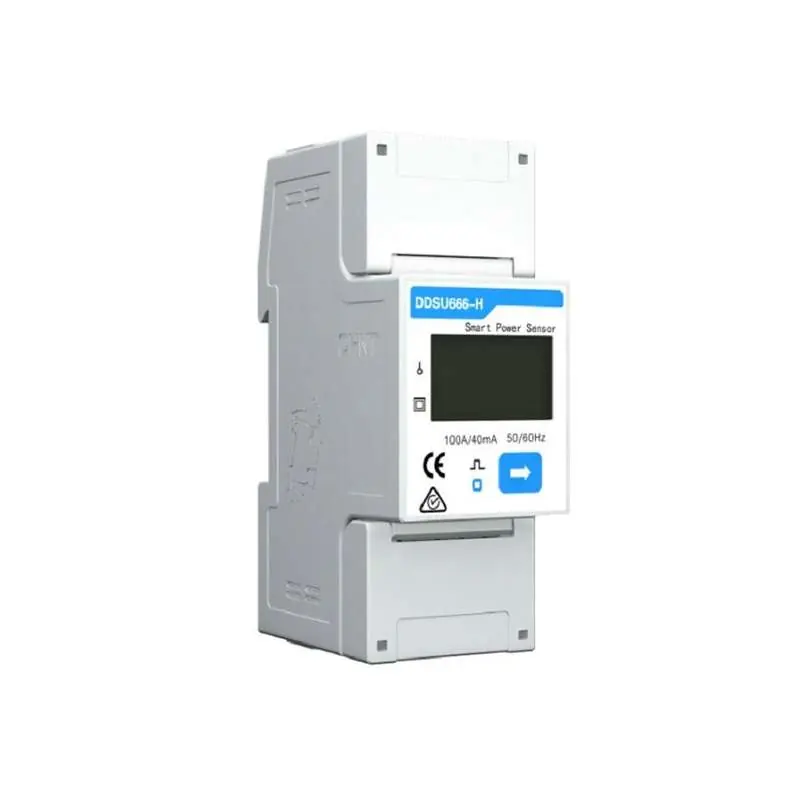

Características técnicas del Smart Power Sensor monofásico de Huawei medida indirecta DDSU666-H

Dimensión (HxWxD)100 x 36 x 65.5mm

Mounting TypeDIN35 Rail

Weight1.2 kg

Power grid type1P2W

Input power (phase voltage)176 Vac ~ 288 Vac

Autoconsumo ≤ 0.8 W

Corriente de medida0-100 A

Tensión (precisión medida)+/- 0.5%

Corriente (Precisión medida)+/- 1%

Frecuencia+/- 0.01Hz

Interfaz de comunicaciónRS485

Protocolo comunicaciónModbus RTU

Temperatura de trabajo-25ºC/60ºC

Temperatura almacenamiento-40ºC/70ºC

Humedad5%HR/95%HR

Display LCDSí
