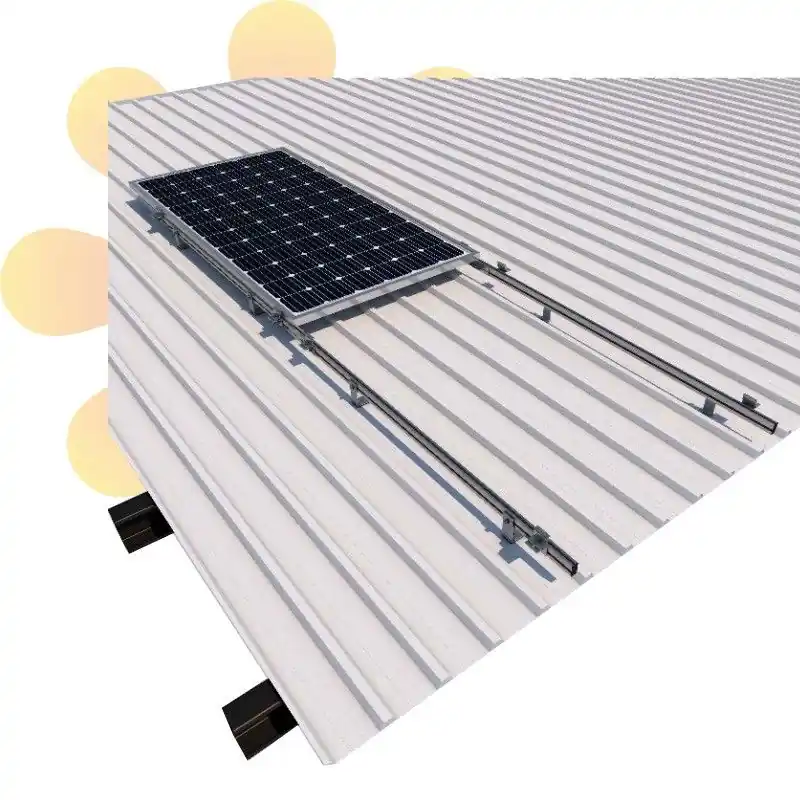

El kit de estructura coplanar Sunfer 03V3 para un panel solar en cubierta metálica o de chapa sándwich. Apto para cubiertas de chapa de junta alzada y para los dos tipos de engatillado de la junta alzada.

Le recordamos que para otras cubiertas, en El Almacén Fotovoltaico, tenemos otros kit Sunfer específicos, como para tejas, cubiertas de chapa, o al suelo.

La colocación de los paneles será en vertical, y admite paneles de 60 y 72 células y que tenga unas medidas máximas de 2279 x 1150 mm, así como un ancho de perfil entre 30 y 45 mm .

Todos los productos se entregan con manuales detallados de montaje y fichas técnicas de todos los productos.

En el apartado de descargas, hay una ficha específica del fabricante, para la instalación correcta del anclaje en correas, tanto en panel sándwich como en chapa con grecas.

Esta estructura soporta vientos de hasta 150 Km/h. En la ficha técnica, viene un apartado de cargas de viento.

Certificado

Sunfer tiene el certificado ISO:9001 en diseño, fabricación, venta e instalación de estructuras de energía solar, así como disponer de marcado CE. El certificado específico para este kit, puede descargarlo en el siguiente enlace:

CERTIFICADO

Aquí dispone del catálogo de estructuras y accesorios de Sunfer.

CATALOGO/TARIFAS SUNFER

Si encuentra algún elemento que no esté disponible desde ElAlmacenFotovoltaico.com, póngase en contacto con nosotros para poder gestionárselo.

Antes de ser instalada, se deberá comprobar que la estructura de la cubierta es suficientemente rígida, como para soportar los paneles solares fotovoltaicos.

Los materiales de la estructura están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios están creados en acero inoxidable.

La aleación de la perfilería es EN AW 6005A T6, es una aleación de aluminio de alta resistencia.

Ofrece hasta 15 años de garantía en su material en crudo y hasta 25 años en anodizado.

Según disponibilidad, el envío se realizará en distinto embalaje.

Garantía

GARANTIA

Elementos

• Consulte el Manual de instalación.

FICHA TECNICA

MANUAL INSTALACION

FIJACION EN CORREAS

FICHA TECNICA KIT

COEFICIENTES PRESION
