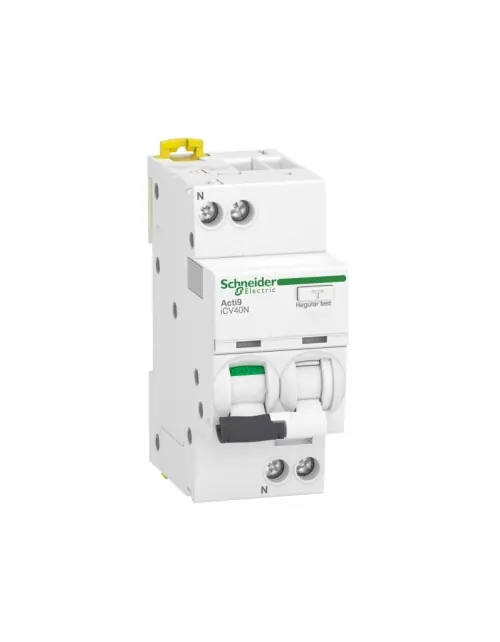

Disyuntor de corriente residual modular Acti9 iCV40

El Acti9 iCV40 es un disyuntor de corriente residual modular superior con protección contra sobrecorriente (RCBO) . El interruptor, modelo 1P+N, dispone de polo protegido, imponiendo una corriente nominal In de 20A y una curva de disparo C.

Protección contra fugas a tierra

Con una clase de protección contra fugas a tierra de tipo CA, este producto ofrece una sensibilidad de 30 mA. El interruptor garantiza un retardo prácticamente instantáneo en la protección contra fugas a tierra.

Potente ruptura de cortocircuito

Según EN/IEC 61009-2-1, la capacidad nominal de corte en cortocircuito Icn alcanza hasta 6000A. El Acti9 iCV40 protege eficazmente contra sobrecargas de cables, cortocircuitos, descargas eléctricas por contacto indirecto y riesgos de incendio.

Monitoreo efectivo con indicadores Visitrip

• Dos indicadores exclusivos de Visitrip.
• Reducción del tiempo de intervención.
• Muestran el circuito defectuoso.
• Identifican rápidamente el tipo de preset.

Visisafe Seguridad y Compatibilidad Normativa

La adición de la franja verde Visisafe garantiza la apertura física de los contactos, lo que facilita el mantenimiento posterior. El producto cumple con IEC/EN 61009-2-1.

Resistencia y tensión

El Acti9 iCV40 cuenta con una resistencia eléctrica de hasta 20.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos. El interruptor utiliza una tensión de funcionamiento UE de 230 V CA, una tensión nominal de aislamiento Ui de 400 V CA y una tensión nominal de resistencia al impulso Uimp de 4 kV.

Instalación y dimensiones

El producto, que funciona a una frecuencia de 50/60 Hz, se puede instalar en un carril DIN. El color del producto es blanco (RAL 9003) y mide (H) 36 mm x (W) 85 mm x (D) 73 mm, con un peso de 210 g.

Grados de Protección y Temperaturas

El Acti9 iCV40 tiene un grado de protección IP20, según la norma IEC/EN 60529, que se extiende hasta IP40 si se coloca en un gabinete modular. El producto funciona a temperaturas que oscilan entre -5 °C y 60 °C y puede almacenarse a temperaturas que oscilan entre -40 °C y 85 °C.
