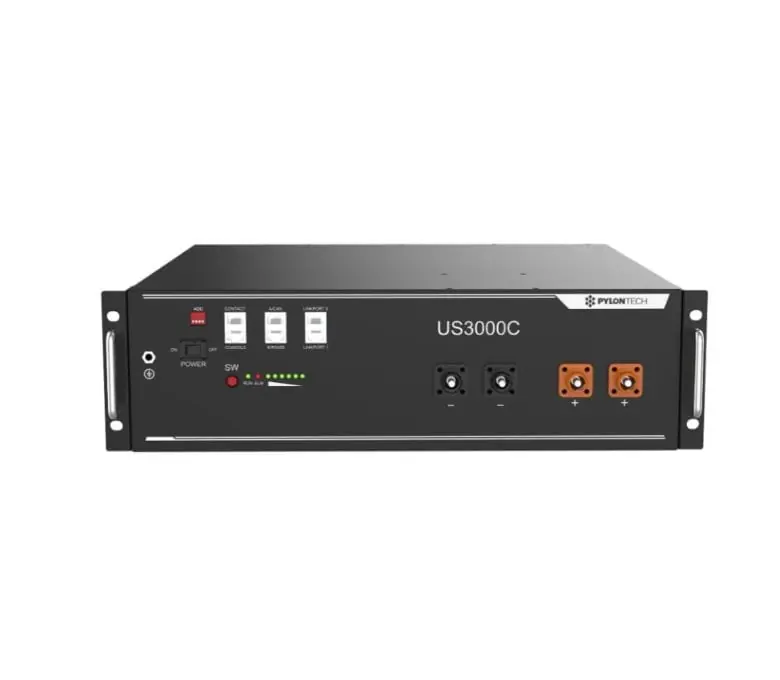

Lithium-Batterie 3.5kWh Pylontech – US3000C 48V

Die Pylontech US3000C ist eine LiFePO4-Lithium-Batterie, die aus isolierten, von Pylontech entwickelten Lithium-Eisenphosphat-Zellen (LFP) besteht. Diese Pylontech Lithium-Batterie ist ausgestattet mit einem Integriertes BMShat eine Lebensdauer von 6000 Zyklen bei 90% Entladung und eine Nutzkapazität von bis zu 95%.. Es ist außerdem mit vielen Marken von Hybridwechselrichtern auf dem Markt kompatibel, hat ein sehr gutes Preis-Leistungs-Verhältnis und ein modulares 19′-Rack-Format.

So konfigurieren Sie Ihr Victron Multiplus II 48/5000 + Pylontech US5000

Wenn Sie wissen wollen So konfigurieren Sie Ihr Victron Multiplus II 48/5000 + Pylontech US5000 Klicken Sie jetzt und erfahren Sie alles darüber!

Pylontech US3000C 48V Lithium 3.5kWh Batterie Spezifikationen

• Nennbetriebsspannung: 48 V
• Nennkapazität: 3552Wh
• Nützliche Kapazität: 3374,4 Wh
• Tiefe der Entladung: 95%
• Kommunikationsschnittstellen: RS485, CAN
• Zertifizierungen: VDE2510-50/IEC62619/UL1973/UL9540A/CE/UN38.3
• Geschätzte Nutzungsdauer: über 15 Jahre (25 °C)
• Lebenszyklen: mehr als 6000 mit Downloads zu 90% DoD
• IP-Schutz: IP20
• Physikalische Abmessungen: 442 x 420 x 132 mm
• Gewicht: 32 kg

Be- und Entladekapazität

• Entladespannung: 44.5 ~ 53.5 V
• Ladespannung: 52.5 ~ 53.5 V
• Lade-/Entladestrom:
  • Empfohlen: 37A
  • Maximum: 74A
• Spitzenwert des Lade-/Entladestroms: 90A für 15 Sekunden.

Arbeitsbedingungen des Pylontech US3000C

• Arbeitstemperatur:
  • Anklagen: 0℃~50℃
  • Herunterladen: -10℃~50℃
• Lagertemperatur: -20℃~60℃
• Luftfeuchtigkeit (nicht kondensierend): 5% ~ 95%

Pylontech 48V US3000C Batterie Eigenschaften

Das modulare Format dieser Lithium-Batterie bietet im Vergleich zu anderen Lithium-Batterien eine hervorragende Skalierbarkeit. Sie ist mit Pylontech-Batterien verschiedener Modelle, einschließlich älterer Modelle, kompatibel.

Die 4,8kWh Pylontech US3000C 48V Lithium-Batterie kann bis zu einem Maximum von 80 Einheiten parallel geschaltet werden. Es können maximal 16 US3000C-Batteriemodule parallel geschaltet werden. Sollen mehr Pylontech-Batterien angeschlossen werden, wird ein Pylontech Hub-Port benötigt. Mit dem Hub können Sie bis zu 80 4,8kWh Pylontech US3000C 48V Lithium-Batteriemodule anschließen; bis zu 5 Gruppen mit je 16 48V Lithium-Batteriemodulen können angeschlossen werden.

Das US3000C verfügt über mehrere Kommunikationsprotokolle, die eine gemeinsame Nutzung von Batterieparametern ermöglichen und ordnungsgemäß funktionieren.

Pylontech-Batteriemodule sind wartungsfrei. Sie sind versiegelt und für die Installation in Innenräumen ausgelegt. Pylontech US3000C-Batterien sollten nicht an Orten installiert werden, an denen die Temperatur und die Luftfeuchtigkeit sehr extrem sind.

Der Pylontech US3000C-Akku verfügt über ein integriertes BMS, das die Energie zwischen den Zellen verteilt und eine Überladung oder Überentladung verhindert.

Vorteile der Pylontech-Batterie

• LFP-Zelle (Lithium-Eisen-Phosphat), die von Pytlontech entwickelt wurde, um maximale Sicherheit zu gewährleisten.
• Eingebautes BMS, ebenfalls aus eigener Entwicklung
  • Zweifacher aktiver Schutz auf der BMS-Ebene.
  • Schutzfunktionen wie Überentladung, Überlast, Überstrom und hohe/niedrige Temperatur.
  • Es verwaltet automatisch den Lade- und Entladestatus sowie die Gleichgewichtsspannung jeder Zelle.
• Mit einer Lebensdauer von 6000 Zyklen mit einem DoD 95 %.
• Modulares Rack-Format für einfache Skalierbarkeit.
• Kompatibel mit den meisten verfügbaren Hybrid-Wechselrichtern.
• Einfache Installation mit Halterungen.
• Vorladefunktion zum Schutz des ESS-Systems vor Überspannung.
• Unterstützung für Wake-up durch 5~12V-Signal vom RJ45-Anschluss

Einbau und Montage der Pylontech US3000C Batterie

Immer dann, wenn zwei oder mehr US3000C-Module in einem Rack oder auf Halterungen installiert werden, um die Stabilität der Batterien und ihre angemessene Belüftung zu gewährleisten.

Vor der Installation muss das Stromnetz unterbrochen werden und die Pylontech-Lithiumbatterie muss ausgeschaltet sein. Achten Sie auf die Polarität, verwechseln Sie nicht die positiven und negativen Drähte.

Pylontech LiFePO4-Akkus können nur parallel geschaltet werden, es ist nicht erlaubt, Pylontech-Akkus in Reihe zu schalten, da das integrierte BMS spezifisch für die Batteriespannung ist, im Fall des Pylontech US3000C-Akkus sind es 48V.

Die Lithiumbatterie US3000C muss geerdet sein und der Widerstand muss weniger als 0,1Ω betragen.

Das folgende Bild zeigt die Frontanschlüsse des US3000C Pylontech:

Pylontech-Batterien haben ein modulares 19′-Rack-Format. Dies sind die Abmessungen der 3,5kWh Pylontech US3000 48v Lithium-Batterie:

Stromversorgungsklemmen

Die Batterie verfügt über zwei Klemmenpaare mit der gleichen Funktion, eines für den Anschluss der Batterie oder der Lithium-Batteriebank an die Anlage und das andere für den Anschluss der Pylontech-Module untereinander.

Die Batterie ist mit zwei 18 cm langen Stromkabeln, einem 1 m langen 6AWG-Erdungskabel und einem 21 cm langen RJ45-Kommunikationskabel ausgestattet. Die Stromkabel haben selbstverriegelnde Steckverbinder. Diese Verriegelungstaste muss gedrückt gehalten werden, um den Stromstecker zu entfernen. Die Abbildung unten zeigt die Kabel, die im Lieferumfang der US3000C Pylontech-Batterie enthalten sind.

Was ist vor der Installation des US3000C zu beachten?

• Der Boden, auf den das Regal gestellt wird, muss eben und waagerecht sein.
• Die Umgebungstemperatur sollte 0°C – 50°C betragen.
• Temperatur und Luftfeuchtigkeit müssen konstant gehalten werden.
• Der Einbauort sollte möglichst staub- und schmutzfrei sein.
• 48V Pylontech Lithium-Batterien müssen mehr als 50 cm vom Luftauslass des Wechselrichters entfernt sein.
• Vor direkter Sonneneinstrahlung schützen.
• Es wird empfohlen, das Gerät nicht in einem engen Raum zu installieren.
• Wenn die US3000C-Batterie feststellt, dass die Temperatur nicht im richtigen Bereich liegt, schaltet sie sich ab, um Schäden zu vermeiden.

4.8kWh Pylontech US3000C Batteriehalterung

Kann senkrecht, waagerecht oder seitlich montiert werden. Kann nicht mit den vorderen Anschlüssen nach unten installiert werden. Die Module können nicht übereinander gestapelt werden, da sonst keine Belüftung gewährleistet ist. Sie müssen mit Halterungen (max. 4 Module) oder in einem Rack aufgestellt werden. Die folgende Abbildung zeigt die Installation des US3000C mit Halterungen.

Das Bild unten zeigt die Montage der Pylontech US3000C Batterie in einem Rack.
