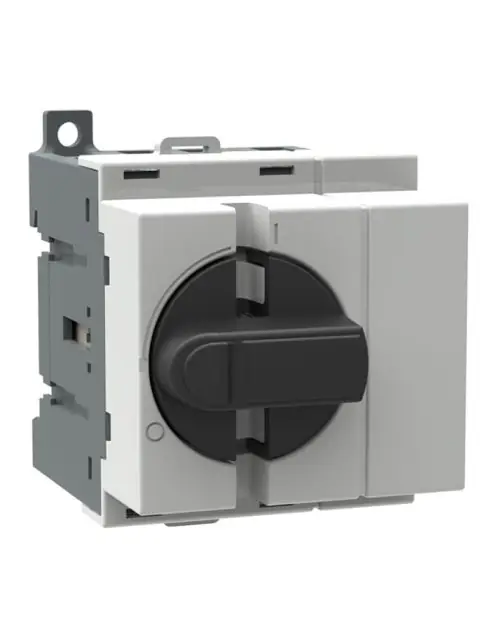

Interruptor de desconexión giratorio ABB de 4 polos 40A 16A CC 500V M970570

El interruptor de desconexión giratorio ABB de 4 polos 40 A 16 A CC 500 V M970570 es un dispositivo de alta calidad diseñado para interrumpir y conmutar corrientes de hasta 40 A y 16 A de corriente continua. Es ideal para su uso en aplicaciones industriales y comerciales que requieren una gestión energética eficaz y una seguridad óptima. Están diseñados para el aislamiento de líneas eléctricas según CEI EN 60947-3, permitiendo el mantenimiento de dispositivos conectados aguas abajo de forma segura y para el control bajo carga.

Para versiones con capacidad superior a 40 A, el pomo suministrado de serie permite la función «cerradura de puerta» con posibilidad de introducir un candado.

Principales características

• Corriente nominal de funcionamiento AC-21A (Ie): (380 … 415 V) 40A
• Corriente térmica de aire libre convencional (Ith): q = 40 °C 40A
• Corriente Térmica Convencional (Ithe): Totalmente Cerrado 40A
• Tensión soportada por impulso (Uimp): 8 kV
• Tensión nominal de aislamiento (Ui): según IEC/EN 60664-1 750V
• Tensión de funcionamiento nominal: Circuito principal 750 V
• Poder nominal de cierre en cortocircuito (Icm): (690 V) 0,71 kA
• Pérdida de energía: en condiciones de funcionamiento nominales para Polo 1.6W
• Tipo de montaje: Montaje en base
• Número de polos: 4
• Sección del cable: Cu 0,75…10 mm²
• Grado de protección: Frontal IP20
• Tipo de terminal: Terminales de tornillo
• Dimensiones: L 68 x Al 48 x Pr 73 mm
• Peso neto: 0,125 kg
• Tipo de mango: Mango y eje no incluidos
