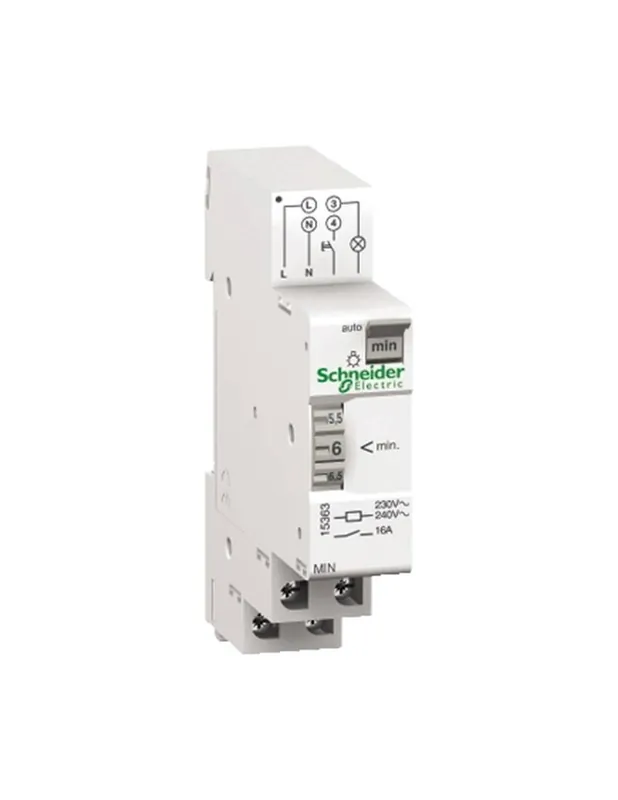

El minutero escalera Schneider es un dispositivo de temporización para sistemas de iluminación. Con montaje en carril DIN y dimensiones compactas de 1 módulo por 68 mm de profundidad, se integra fácilmente. Ofrece 1 contacto normalmente abierto, sin contactos cerrados ni de inversión.

Adaptable a diversas tensiones, con 230 V a 50 Hz para control 1 y 0-0 V para control 2. Con una intensidad nominal de interruptor de 16 A y liberación-retardo ajustable de 1 a 7 minutos, es ideal para iluminación de escaleras.

Compatible con sistemas de cableado de 3 y 4 cables, opera en CA de 230 V. Maneja cargas de hasta 2300 W para lámparas incandescentes y 2300 VA para lámparas fluorescentes. Versátil en configuraciones de circuito dúo y compensado en paralelo. Con características como pre calentamiento de desconexión nulo, es una opción eficiente y fiable para el control temporal de iluminación

Especificaciones técnicas:

Método de montaje: Carril DIN

Anchura en módulos: 1

Ancho: 18 mm

Altura: 83 mm

Profundidad: 68 mm

N° contactos normalmente abiertos: 1

N° contactos normalmente cerrados: 0

Número de contactos de inversión: 0

Tensión de control 1: 230…230 V

Tipo de tensión de control 1: CA

Frecuencia tensión de control 1: 50…50 Hz

Tensión de control 2: 0-0 V

Frecuencia tensión de control 2: 0-0 Hz

Intensidad nominal de interruptor: 16 A

Intensidad máxima de de conmutación (cos phi = 0,6): 10 A

Liberación-retardo: 1-7 min

Intensidad de lámpara de incandescencia de pulsador: 50 mA

Sistema de cableado: Configuración de 3 y 4 cables

Pre calentamiento de desconexión: Ninguno

Función de sobre corriente seleccionable: No

Repetitivo: Ninguno

Intervalo de alimentación: 230-230 V

Tipo de tensión de tensión de alimentación: CA

Carga máxima de lámpara incandescente: 2300 W

Carga máxima de lámpara fluorescente: 2300 VA

Carga máxima de lámpara fluorescente (circuito dúo): 2300 VA

Carga máxima de lámpara fluorescente (compensado en paralelo): 1300 VA
