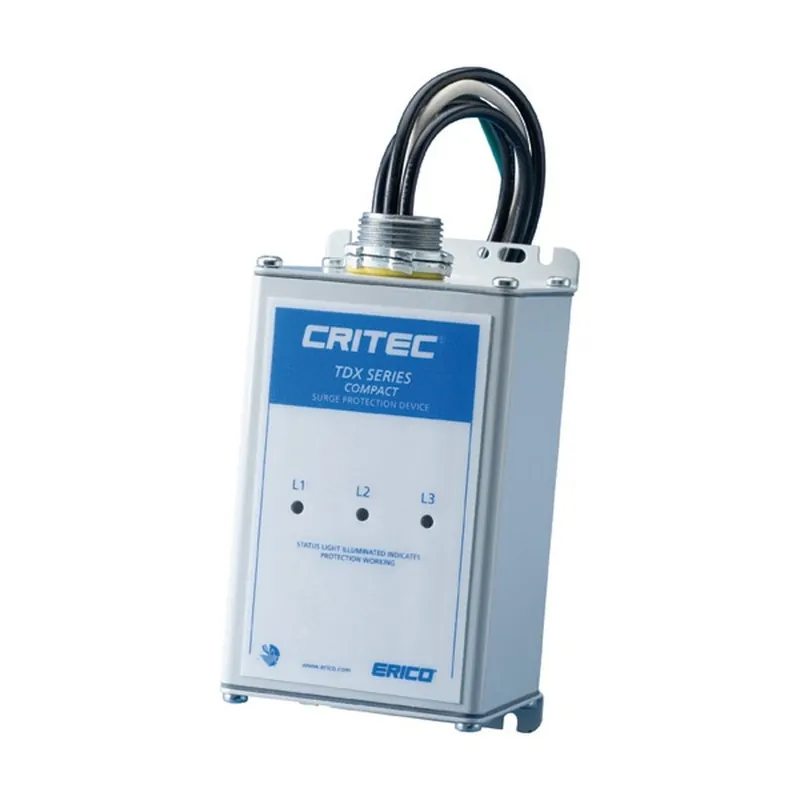

Características principales«Características Principales
Capacidad de Supresión:
-Máxima corriente de descarga (Imax): 50 kA (onda 8/20 µs).
-Corriente nominal (In): 10 kA (UL) / 40 kA (IEC) (onda 8/20 µs).
Tensiones:
-Tensión nominal (Un): 120/240 V (1 fase, 3 hilos tierra).
-Tensión máxima continua (Uc): 170/276 V.
-Tensión de bloqueo (Stand-off): 240/480 V.
-Frecuencia: 50 – 60 Hz.
Niveles de Protección (VPR):
– L-N: 600 V @ 3 kA / 1200 V @ 20 kA.
– Modos protegidos: L-N, L-PE, N-PE.
Diseño y Montaje:
-Material de la carcasa: Metal.
-Protección ambiental: IP65, NEMA® 4 (resistente a la intemperie).
-Montaje: Boquilla recta de 3/4″.
-Dimensiones: 84 mm (ancho) x 153 mm (alto) x 78 mm (profundidad).
Tecnología y Monitorización:
-Tecnología TD (Transient Discriminating) con desconexión térmica y fusibles de sobrecorriente.
-Indicador LED de estado y contactos remotos sin voltaje.
Conexiones:
-Longitud de cables: 762 mm (fases) / 914 mm (tierra).
-Sección de cables: 5.26 mm².
Aplicaciones Recomendadas
-Paneles de subdistribución en entornos residenciales o comerciales pequeños.
-Protección contra sobretensiones en sistemas monofásicos (ANSI/IEEE C62.41.2, Escenario II).»
