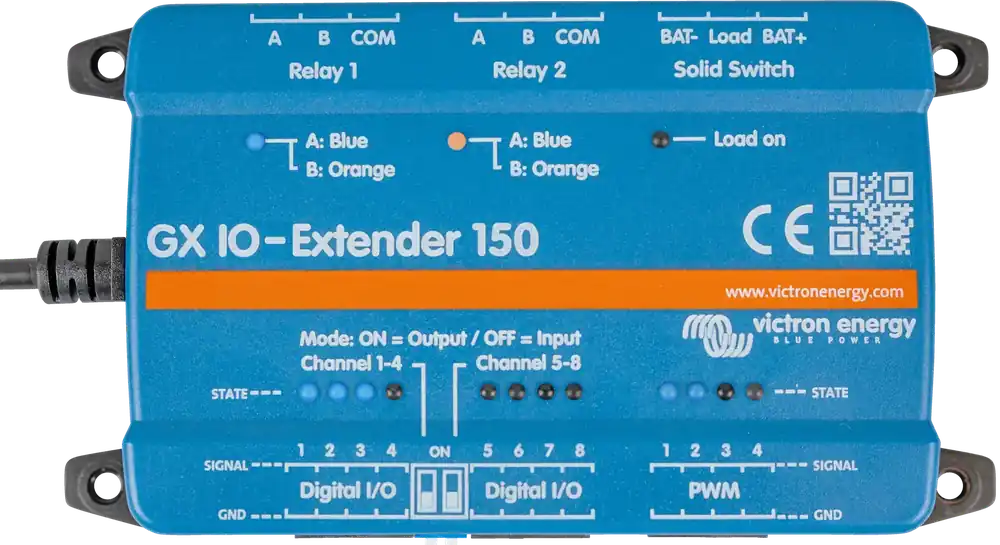

Victron GX IO-Extender 150 Erweiterungsmodul – BPP900800150

Der Victron GX IO-Extender 150 ist ein USB-Erweiterungsmodul zur Erweiterung der Ein-/Ausgangsmöglichkeiten der GX-Steuerzentralen von Victron, wie z. B. Cerbo GX oder Ekrano GX. Seine Hauptfunktion besteht darin, neue periphere Überwachungs- und Steuerungsoptionen – wie Sensoren, Aktoren und Relais – hinzuzufügen, die sich nahtlos in Solar-, Marine-, Industrie-, Wohnmobil- und Stromversorgungsanwendungen integrieren lassen.

Die wichtigsten Merkmale des Victron GX IO-Extender 150

8 digitale Kanäle, die individuell als Eingänge oder Ausgänge konfiguriert werden können. Sie akzeptieren Signale von 3,8 bis 5,5 V, mit einem maximalen Ausgangsstrom von 4 mA. Sie sind in zwei Blöcken zu je 4 Kanälen organisiert, die über interne DIP-Schalter konfigurierbar sind.

4 PWM-Ports mit 0-5 V-Signal, 8-Bit-Auflösung und fester Frequenz von 1,5625 kHz. Sie ermöglichen die Steuerung der Helligkeit von LED-Leuchten, der Geschwindigkeit von Lüftern, Motoren und anderen Geräten. Darüber hinaus verfügt jeder Kanal über LED-Anzeigen, die den PWM-Pegel in Echtzeit anzeigen.

2 bistabile Relais, geeignet für kleine Lasten, sowohl AC (bis zu 2 A bei 60 V, max. 125 VA) als auch DC (bis zu 3 A bei 30 V, max. 90 W).

1 Halbleiterrelais (SSR) für Gleichstromlasten bis zu 70 V und 4 A.

Es wird ausschließlich über USB mit Strom versorgt und kommuniziert, so dass keine externe Stromversorgung erforderlich ist. Darüber hinaus hat er einen sehr niedrigen Stromverbrauch: typischerweise 100 mW, maximal 1W.

Es ist vollständig in die Venus OS-Schnittstelle auf GX-Geräten integriert und auch mit Venus OS Large kompatibel, so dass es mit Node-RED für eine erweiterte Automatisierung verwendet werden kann.

Es wird sowohl lokal über das GX-System als auch aus der Ferne über das Victron VRM-Portal verwaltet.

Zusammen ist der GX IO-Extender 150 die ideale Lösung für die Automatisierung von Funktionen wie Pumpen, Alarme, Sensoren und andere Geräte in Solar-, Marine- oder Industrieanlagen.
