Características del kit solar L7 18 kWh/día con batería de litio de 17,75 kWh

Este kit solar de aislada con acumulador de litio es un sistema solar de altas prestaciones capaz de proporcionar 18 kWh día en el mes más favorable de Verano y 9 kWh día en el mes más desfavorable de invierno. Gracias a su acumulador de litio de la prestigiosa marca Pylontech, dispondremos en el kit fotovoltaico de litio de 17,75 kWh totales de acumulación capaces de descargarse hasta el 80%. Cualquier casa de campo o vivienda aislada puede ser alimentada con este kit fotovoltaico con acumulador de litio.
Nota: El inversor funciona con comunicación con la batería mediante el puerto BMS que debemos conectar al puerto RS485 de la batería.

Qué podemos utilizar con el kit fotovoltaico 18 kWh con batería de litio de 17,75 kWh

Este kit fotovoltaico con acumulador de litio puede alimentar viviendas que dispongan de:

• Nevera de hasta 300 kWh/año.
• Lavadora en ciclo frío a diario.
• Lavavajillas a diario por semana.
• Bomba de presión de agua de hasta 1h.p 1 hora al día.
• Microondas 10 minutos diarios.
• Televisión 42 pulgadas led 8 horas diarias.
• Iluminación 10 puntos de luz bajo consumo 3 horas diarias.
• Bomba de piscina 1cv 2 horas al día.
• Split de aire acondicionado 3000 frigorias A+ 7 horas al día en verano.

Este consumo es orientativo.

Esquema de conexión del kit solar

El kit solar es de sencilla instalación: suministramos el esquema de conexión del kit para que cualquier persona con unos mínimos conocimientos pueda realizar el montaje. Siguiendo el esquema que se puede descargar junto a las fichas técnicas del kit, podremos hacerlo sin dificultad. Si surge alguna duda, disponen de asistencia técnica en el teléfono de la web.

Todo el material eléctrico del esquema viene incluido junto al kit solar.

Ventajas del kit de placas solares L7 18kwh con batería de litio de 17,75kwh

Las principales ventajas del kit fotovoltico con batería de litio son:

• Velocidad de carga y descarga: El kit fotovoltaico con batería de litio permite una rápida disposición y recarga de la energía gracias a las cualidades del acumulador de Litio hierro fosfato Pylontech. El régimen máximo recomendado de carga y descarga es de 0,5C. En tan solo 2 horas podemos recargar las baterías desde una descarga total. Si lo necesitamos, permiten incluso cargas y descargas a un régimen 1C.
• Permite descargas completas: Las baterías de ion litio del kit solar fotovoltaico permiten descargas de más de un 80% proporcionando más de 6000 ciclos aunque, en un uso normal de la instalación, se requerirá sobre un 30% de la acumulación disponible. Podemos alcanzar más de 10000 ciclos de utilización en un sistema aislado con una utilización adecuada a la potencia del kit solar.
• No existe sulfatación en las baterías: Las baterías de litio, además de ser sin mantenimiento, no necesitan cargas de ecualización ni especiales cuidados más allá de los que proporciona el propio sistema de carga del inversor. Pueden trabajar en estados parciales de carga como ocurre en las instalaciones solares y, después, recuperar su capacidad sin problemas de sulfatación.
• Mínimas perdidas: Las pérdidas del sistema en el proceso de carga y descarga es de apenas un 3% gracias a las características del ion litio, con lo que obtenemos una mayor tasa de aprovechamiento energético de los paneles solares frente al plomo ácido.

Existen muchas más ventajas entre las que destacamos el compacto tamaño de sus componentes y la facilidad de montaje.

Ampliación del kit solar 18 kWh con batería de litio de 17,75 kWh

Los kits solares de litio de REBACAS están pensados para poder ampliarse. Si después de un tiempo su consumo o utilización del sistema requieren una ampliación, podemos añadir más paneles solares, más baterías e incluso más inversores en paralelo.

• Aumentar paneles solares: El sistema, gracias al MPPT de 80A del inversor, permite el conexionado de hasta 4000W en paneles solares.
• Aumentar baterías: A diferencia de las baterías de plomo, en el caso de la batería de litio Pylontech, podemos ampliar con más baterías en paralelo con el tiempo: solamente tenemos que adquirir un nuevo módulo y añadirlo al sistema con su cable de comunicación a las demás baterías.
• Aumentar inversor: El inversor del kit Axpert King es ampliable también añadiendo hasta 9 equipos en paralelo.

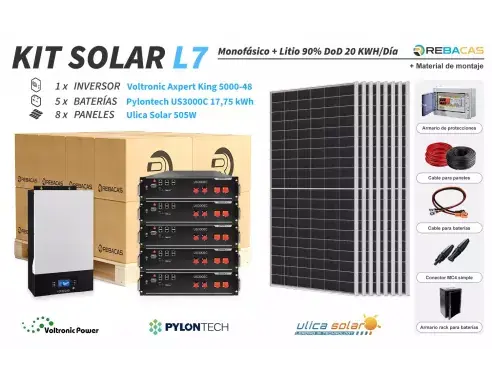

Componentes del kit solar con baterías de litio de 17,75 kW

El kit de autoconsumo fotovoltaico con acumuladores de ion litio se compone de los siguientes productos:

8 paneles solares 505W monofaciales N-Type TOPCon Ulica Solar:El panel Ulica Solar UL-1952-120BHVNBB-C de 505W es una solución moderna para maximizar la generación en espacios contenidos. Gracias a su tecnología de célula N-Type con estructuraTOPCon, mejora la conversión y el comportamiento en baja irradiación, aportando más energía a lo largo del día con una eficiencia de módulo de hasta22,07%.

La arquitectura N-Type ofrece menor degradación y mayor estabilidad de rendimiento frente a módulos tradicionales tipo P. Su diseño optimiza el comportamiento térmico, lo que se traduce en un rendimiento muy sólido incluso en climas calurosos.

Construido con materiales de alta durabilidad (marco de aluminio plateado y vidrio templado de alta resistencia), el módulo soporta hasta 5400 Pa de carga frontal y 2400 Pa trasera. Incorpora conectores compatibles MC4 con cables de 1100 mm para una instalación sencilla. Cuenta con 15 años de garantía de producto y 30 años de garantía de rendimiento lineal, con baja degradación: <1% el primer año y solo 0,4%/año a partir del segundo.

Dimensiones compactas de 1952 × 1134 × 30 mm y 23,5 kg de peso, lo que facilita la manipulación y compatibilidad con estructuras estándar y optimizadores. Clasificación TIER 1 (BloombergNEF) para mayor fiabilidad de fabricación.

➜ Ficha técnica panel Ulica Solar 505W

1 inversor híbrido 5000W MPPT 80 Axpert King con BMS: El inversor híbrido axpert king es la última creación de Voltronic. Un equipo con nuevas características que dispone de un potente inversor de 5000w paralelizable, un cargador de 60 amperios y un regulador MPPT de 80 amperios incluido.

El inversor Axpert King tiene como principales novedades:

• Doble conversor DC/AC permite un rango más amplio de generadores, el inversor siempre da salida de 230v estable independientemente de la entrada del generador o red (protege los electrodomésticos de subidas o bajadas de red).
• Paralelizable: Permite ampliar hasta en 9 equipos en paralelo e incluso hacer redes trifásicas.
• Tiempo de absorción programable y ecualización: Cargas perfectas con su ajuste milimétrico.
• Arranque automático de generador: Permite comandar el arranque de un generador por batería baja.
• Puerto BMS: Permite comunicarse con la batería de litio Pylontech.

➜ Ficha técnica inversor híbrido Axpert King 5000 MPPT 80

5 baterías de litio Pylontech 3,55 kW 48V: La batería de litio Pylontech US 3000B consta de cuatro módulos de 3,55 kW y 48V tipo rack escalables mediante la compra de sucesivos módulos de 3,55 kW. Fácil instalación y BMS incorporado para la carga y cuidado de la batería. Su tecnología de ion litio permite más de 6000 ciclos al 80% de descarga. Una solución compacta y de alto rendimiento para la acumulación de energía.

➜ Ficha batería Pylontech

Se suministra con este kit un armario rack para el montaje de las baterías con capacidad para 8 módulos además de puerta de cristal y llave.

Material de montaje incluido:

• Cableado de diferentes grosores para conexionado de paneles y baterías de color negro.
• Cableado entre baterías Pylontech, a inversor y de comunicación de baterías.
• Conectores Weidmüller MC4 de montaje fácil.
• Fusibles y portafusibles para proteger la instalación.
• Caja de registro y sus bornas para realizar los paralelos de los paneles.
