Autotransformator Energieoptimierung

Funktionen des Spartransformators:

• Erhöhte Spannung.
• Stressabbau.
• Spannungsausgleich in getrennten Phasen.

Lastausgleichs-Herausforderung:

• Phasengetrennte Stromversorgung (120/240V, 30A).
• Stromunsymmetrie beim Anschluss von 120-V-Lasten.
• Verlust der effektiven Tragfähigkeit.

Theoretische vs. tatsächliche Höchstleistung:

• Theoretische Höchstleistung: 30 x 240 = 7,2 kVA.
• Nach einer Unsymmetrie von 20A: 30 x 120 + 10 x 120 = 4,8kVA (67% der theoretischen Leistung).

Lösung: Spartransformator

• Neutral deaktiviert.
• Der Autotransformator erzeugt einen neuen Nullleiter.
• Absorption von Lastunwuchten.
• Volllastkapazität von 7,2 kVA auch bei 20 A Unsymmetrie.

Erdungsfunktion:

• Unerlässlich für Multi oder Quattro Ladegeräte/Wechselrichter.
• Gesteuert durch Multi oder Quattro Geräte bei 230/240V.
• Erdung des Neutralleiters in Situationen mit getrennten Phasen.

Überhitzungsschutz:

• Automatische Abschaltung im Falle einer Überhitzung.
• Manuelle Neuinitialisierung.

Effiziente Alternative zu überlappenden Anlegern:

• 240V Wechselrichter mit zusätzlichem Spartransformator.
• Symmetrische Last bis zu 21 A an jedem 120-V-Zweig.
• Es vermeidet Einschränkungen der Tragfähigkeit.
• Effiziente Nutzung von Energie.

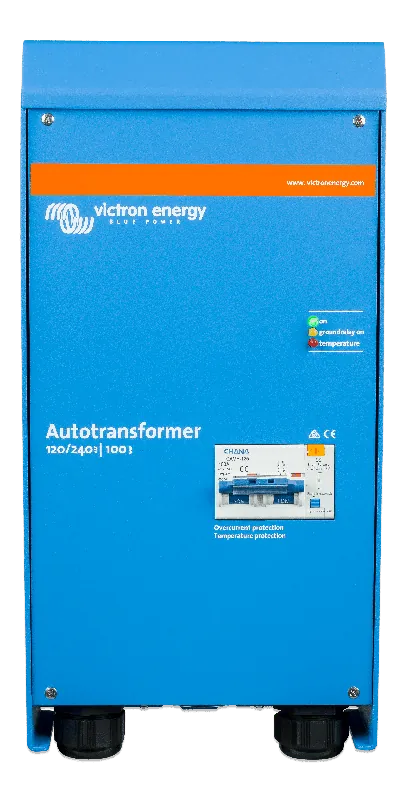

Datenblatt Spartransformator Victron Spartransformator 120/240VAC-100A – ITR000100101
