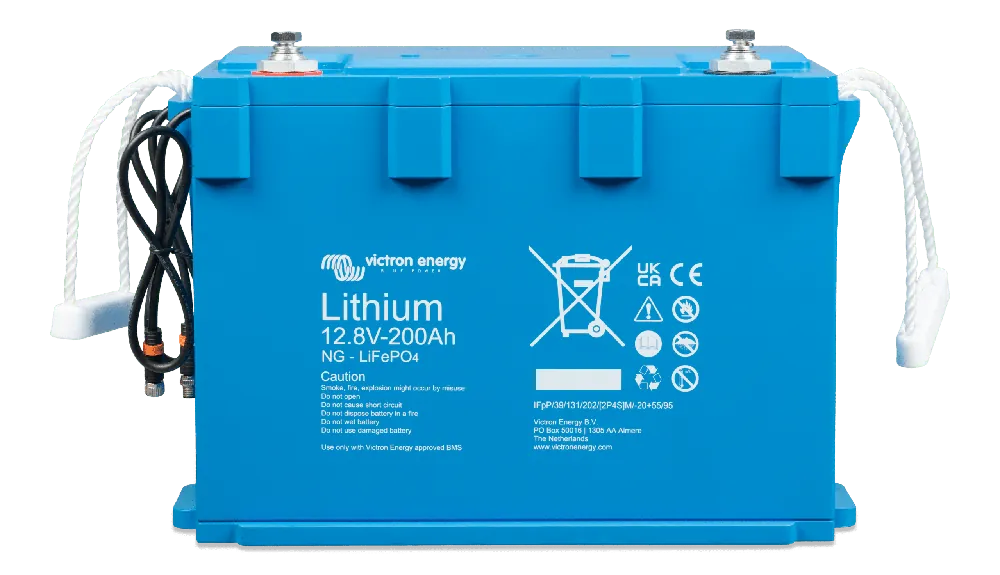

Bateria de litio LiFePO4 Victron 12,8V 200Ah NG – BAT512120620

La bateria de litio LiFePO4 Victron 12,8V 200Ah NG es una bateria de fosfato de hierro y litio, lleva un shunt integrado y tiene una protección IP65. Puede conectarse en combinación serie/paralelo, en paralelo o en serie. Se permite un máximo de 50 baterias por BMS NG; el almacenamiento de energía máximo de un sistema formado por 50 baterias de 200Ah es de 128kWh.

El shunt registra la tensión, corriente y temperatura de la batería y envía los datos al BMS NG y este los evalúa para calcular ciertos parámetros y establecer alarmas. Estos datos pueden monitorizarse mediante la App VictronConnect o con el uso de un dispositivo GX y el portal VRM de Victron.

Esta batería de litio pertenece a la serie NG (New Generation) de Victron, que también se compone de baterías de 25,6V y 51,2V de distintas capacidades.

Especificaciones de la Bateria LiFePO4 Victron 12,8V 200Ah NG

• Tensión nominal: 12,8 V
• Capacidad nominal a 25 °C: 200 Ah
• Energía nominal a 25 °C: 2560 Wh
• Pérdida de capacidad:<1>
• Pérdida de energía:<1>
• Eficiencia de ciclo completo: 92 %
• Conexiones de la batería: Tornillos M8 (Para cables con terminal redondo de 8mm)
• Vida útil en ciclos (capacidad ≥ 80 % de la nominal):
  • 80 % de descarga: 2500 ciclos
  • 70 % de descarga: 3000 ciclos
  • 50 % de descarga: 5000 ciclos
• Autodescarga interna: menor al 3 % al mes a 25 °C de temperatura.
• Dimensiones: 235 x 341 x 160 mm
• Peso: 19 Kg

Capacidad de carga

• Tensión de carga: 14,00V – 14,4V
• Tensión de flotación: 13,5 V
• Máxima corriente de carga continua: 200 A (1C)
• Máxima corriente de carga por intervalos de 10s: 400 A (2C)

Capacidad de descarga

• Máxima corriente de descarga continua: 200A (1C)
• Máxima corriente de descarga por intervalos de 10s: 400 A (2C)
• Tensión al final de la descarga: 11,2 V (Voltaje mínimo de la batería).
• Resistencia interna: 1 mΩ

Condiciones de trabajo de la batería de litio 12,8V 200Ah NG

• Temperatura de trabajo:
  • Descarga: De -20 °C a +50 °C
  • Carga: De +5 °C a +50 °C
• Temperatura de almacenamiento: De -45 °C a +70 °C
• Humedad (sin condensación): Máx. 95 %
• Clase de protección: IP65

Aspectos Generales a tener en cuenta

• BMS específico para la serie de baterías NG: Hay que usar un BMS compatible con la nueva serie NG, como el Lynx Smart BMS NG 500 A o el Lynx Smart BMS NG 1000 A. Estos BMS NG deben comprarse por separado de la batería.
• Interfaz BMS de la bateria: Cable macho + hembra con conector circular M8 con comunicación digital de alta velocidad y 50 cm de longitud.
• Mediciones separadas de cada celda: Tensiones y temperaturas de cada celda además de la corriente de la batería.
• Bluetooth: Las baterías de litio NG no llevan bluetooth porque va incorporado en el BMS de la serie NG.
• Actualizaciones de firmware de la batería: El firmware se actualiza automáticamente mediante el BMS NG.
• Máximo número de baterías por BMS NG: 50 unidades (Total 384 kWh).
• Reparable: Sí (la cubierta se puede retirar con los tornillos).
• Normas de seguridad:
  • Celdas: UL1973, UL9540A , IEC62619.

Instalación y montaje de la bateria NG LiFePO4 12,8V 200Ah

La siguiente imagen muestra las medidas de la bateria Victron 12,8V 200Ah NG:

Montaje batería Victron 12,8V 200Ah NG:

• Se puede montar en posición vertical o sobre un lado, pero nunca con los bornes hacia abajo.
  • Dos opciones de fijación: correas o soportes de montaje.
  • Los soportes de montaje aseguran la batería para que no pueda deslizarse ni volcarse.
• Instalar en interior y en un lugar seco.
• Se recomienda el uso de un equipo de manipulación para su transporte, ya que pesa 19Kg.
• Hay que dejar un espacio de 2 cm alrededor de la bateria para favorecer la ventilación (la batería se calienta al cargarse y descargarse).
• Cuidado con la polaridad al conectar los terminales. Los tornillos se aprietan con una torsión de 10 Nm, usando una herramientas adecuada al tamaño del tornillo. La imagen de abajo indica el orden a seguir para conectar los cables:

• Es obligatoria la instalación de un BMS NG: el Lynx Smart BMS NG 500 A o el Lynx Smart BMS NG 1000 A (se venden por separado).
  • El BMS gestiona todos los parámetros de la bateria. Detecta la tensión del sistema y el número de baterías conectadas en paralelo, en serie y en combinación serie/paralelo.
• Para monitorizar la instalación se necesita el BMS NG y la App VictronConnect o un dispositivo GX y el portal VRM de Victron.

Conexión del BMS NG a la bateria LiFePO4 Victron 200Ah NG

• Todas las baterías NG tienen dos cables para comunicarse con el BMS NG. Uno tiene un conector macho y otro hembra, ambos de tres polos. Según el modelo de la bateria, los cables BMS NG pueden situarse en cada lado de la bateria o en el mismo lado.
  • Los cables BMS de la bateria de litio miden 50cm, se pueden alargar con cables alargadores de BMS NG.
  • Con una sola bateria NG, los cables se conectan directamente al BMS NG.
  • En sistemas con más de una bateria, todos los cables BMS se conectan en cadena y el primer y el último cable van al BMS NG.

Fusibles y Sección de los cables para instalar la bateria LiFePO4 12,8V 200Ah NG

Todas las baterías deben tener un fusible adecuado al tamaño del cable de la bateria. Y los cables de la bateria tienen que estar dimensionados para poder soportar la máxima corriente esperada en el sistema.

Para más información sobre el dimensionado, mira la guía de Victron «Cableado sin límites”. También puedes instalar la App Victron Toolkit y calcular la sección de cable que necesitas.

Recomendaciones de cable a emplear para una distancia de 2m entre inversor y batería:

• Para esta bateria de litio de 12,8V 200A/h: mínimo 70mm de sección.

Colocar los fusibles

Conexión en paralelo:

• Se puede conectar hasta 50 baterías de litio.
• Los fusibles se deben colocar en la parte positiva, en cada batería de litio.
• Los cables del sistema CC se conectan diagonalmente.
• La sección del cable del sistema deber ser igual a la sección del cable de la cadena multiplicada por el número de cadenas.
  • Hay tantas cadenas como número de baterias en paralelo.
• El fusible se coloca en el cable positivo principal que vaya a la bancada de baterias.

Conexión en serie:

• Se pueden conectar hasta cuatro baterias de 12,8 V o dos baterias de 25,6 V en serie. Para un total de 51,2V.
• Hay que cargar y equilibrar las baterias individualmente antes de conectarlas en serie.
• El negativo se conecta al positivo de la siguiente bateria.
• El fusible se coloca en la parte positiva de la cadena.

Conexión en combinación serie/paralelo:

• Se permite conectar hasta 50 baterias de litio por BMS NG.
• Antes de conectarlas, cada bateria debe haberse cargado por completo y equilibrado individualmente.
• Los fusibles se colocan en la parte positiva.
• No interconectar los puntos medios entre sí ni conectar ninguna otra cosa a ellos.
• Los cables del sistema se conectan diagonalmente.
• La sección del cable del sistema deber ser igual a la sección del cable de la cadena multiplicada por el número de cadenas.
• El fusible se coloca en el cable positivo principal que va a la bancada de baterías.

Ajustes del cargador

• • Tensión de absorción: 14,2 V.
  • Tensión de flotación: 13,5 V.
  • Tiempo de absorción: 2 horas.
  • Más información en el apartado «Primera carga de la bateria de litio”.

Utiliza la checklist que hay en el manual (enlace al final de la ficha) para comprobar que todas las conexiones y el cableado del sistema se han realizado correctamente.

Ejemplo de instalación de una bateria NG

Esta imagen muestra un ejemplo de un sistema típico de instalación de una bateria NG y un BMS NG:

Esta instalación está compuesta por:

• Un cargador y una carga.
• Placas solares.
• Bateria de litio Victron NG.
• Lynx Smart BMS NG 500 A.
• Lynx Class-T power in (M10).
• Lynx Distributor (M10).
• Regulador de carga MPPT Smart Solar.
• Inversor Multiplus II.
• Monitorización Cerbo GX MK2
• App VictronConnect.

Materiales necesarios para la instalación de la bateria 12,8V 200Ah NG

• El BMS NG es obligatorio:
  • Lynx Smart BMS 500 NG (M10) Victron – LYN034160310
  • Lynx Smart BMS 1000 NG (M10) Victron – LYN034170310
  • Si es necesario se pueden comprar alargadores de 1m, 3m o 5m para los cables BMS: Cable Victron con conector circular M8 macho/hembra de 3 polos 3m – ASS030560300
• Se puede monitorizar la instalación a través de la App VictronConnect con la conexión Bluetooth del BMS NG o con el portal VRM de Victron. Para poder usar el portal se necesita un dispositivo GX: Monitorización Victron Cerbo GX MK2 – BPP900451100.
• También se puede añadir una pantalla a la instalación: Monitorización Victron GX Touch 50 – BPP900455050. Para ver los valores en tiempo real sin necesidad de conectarse a nada.
• Tener una Cerbo GX instalada da la posibilidad de monitorizar la instalación desde cualquier lugar y en cualquier momento con el portal VRM. La App VictronConnect está limitada al alcance del Bluetooth del BMS NG y además, la aplicación debe estar abierta, ya que no funciona en segundo plano.

Primera carga de la bateria LiFePO4

No todas las baterias tienen el mismo estado de carga en el momento de la instalación debido a condiciones durante el transporte, el almacenamiento y a que vienen de fábrica con una carga del 50% aproximadamente.

Para conectar baterias en serie, primero hay que cargarlas por separado con cargador o un inversor/cargador específico con un BMS; debido a las grandes diferencias que puede haber en el estado de carga entre las baterías. Estas diferencias no son lo mismo que los desequilibrios entre las tensiones de las celdas de una bateria. Esto se debe a que los circuitos de equilibrado de celdas de una bateria no pueden afectar a las celdas de otra bateria.

Si se conectan en paralelo, no es necesario cargarlas antes de conectarlas ya que se puede cargar como una unidad.

Proceso de carga:

• Primero hay que configurar el perfil de carga en el cargador con los ajustes recomendados:
  • Debe ser un cargador de 12V y debe tener un perfil para la carga de baterias LiFePO4 o que permita hacer un perfil personalizado.
  • Tensión de absorción: 14,2 V.
