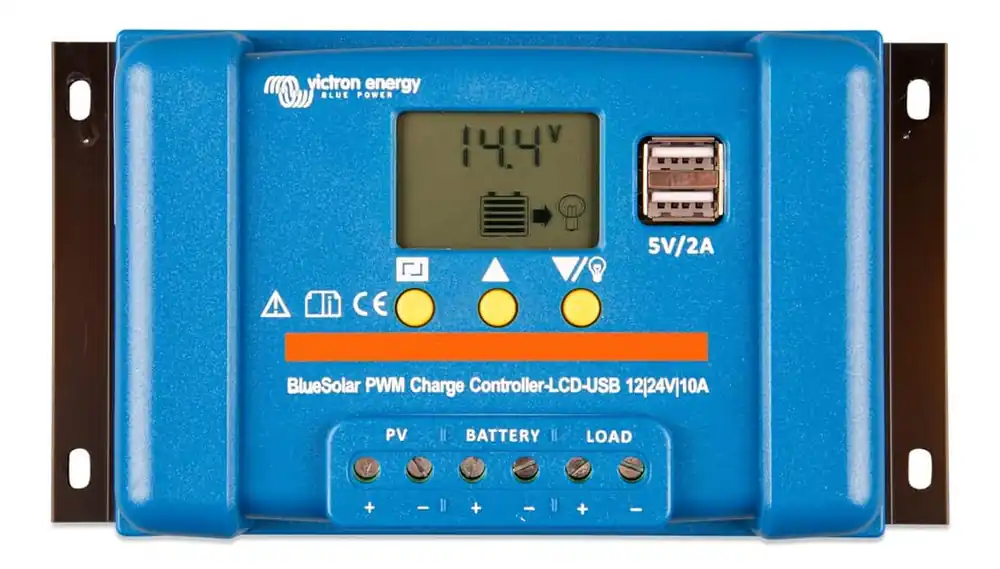

BlueSolar Victron PWM-LCD und USB 12/24V-10A Regler – SCC010010050

• Flüssigkristallanzeige: Ermöglicht die Überwachung und Konfiguration des Geräts.
• Ladeleistung: Um eine Tiefentladung der Batterie zu verhindern, schließen Sie alle Verbraucher an den Ladeausgang an. Dieser Ausgang schaltet die Verbraucher ab, wenn die Batterie bis zu einer voreingestellten Spannung entladen ist. Einige Verbraucher (insbesondere Wechselrichter) werden am besten direkt an die Batterie und die Fernbedienung des Wechselrichters an den Verbraucherausgang angeschlossen. Die Anschluss- und Abschaltspannungen sind einstellbar.
• Tag-/Nachtprogrammierung des Lastausgangs: Mit dieser Option können Sie die Einschaltzeit nach der Dämmerung voreinstellen.
• Programmierbarer Batterieladealgorithmus: Vorprogrammierte Algorithmen für AGM-, GEL-, Flut- oder LiFePO4-Batterien (nur solche mit internem BMS).
• Zwei 5-Volt-USB-Ausgänge: Maximaler Strom (beide Ausgänge zusammen): 2A

BlueSolar Victron PWM-LCD und USB 12/24V-10A BlueSolar PWM-LCD Steuergerät Spezifikationen

• Spannung der Batterie: 12/24 V mit automatischer Erkennung der Eingangsspannung
• Nennlaststrom: 10A
• Automatische Abschaltung von Lasten: Ja
• Maximale Solarspannung: 28V / 55V
• Selbstverzehr:< 10 mA
• Ladeleistung: Manuelle Steuerung + Unterspannungsabschaltung + Zeitschaltuhr
• Schutz:
  • Umkehrung der Batteriepolarität (Schmelzsicherung)
  • Kurzschluss am Ausgang
  • Übertemperatur
• Überlastungsschutz:
  • Abschaltung nach 60 s bei Erreichen der Last 130%
  • Abschaltung nach 5 s bei Erreichen der Last 160%
  • Sofortige Abschaltung im Falle eines Kurzschlusses
• Erdung: Gemeinsam positiv
• Betriebstemperaturbereich: -35 bis +60°C (Volllast)
• Luftfeuchtigkeit (nicht kondensierend): Max. 95%

Batterie

• Absorption» Ladespannung: Werkseitige Einstellung: 14,4V / 28,8V
• Float»-Ladespannung: Werkseitige Einstellung: 13,7V / 27,4V
• Abschaltung der Last aufgrund von Unterspannung: Werkseinstellung: 11,2V / 22,4V
• Wiedereinschaltung der Last aufgrund von Unterspannung: Werkseitige Einstellung: 12,6V / 25,2

Installation des BlueSolar Victron PWM-LCD und USB 12/24V-10A Reglers

Zunächst müssen die Batterien so angeschlossen werden, dass der Regler die Systemspannung erkennen kann. Verwenden Sie 12V-Solarmodule (36 Zellen) für 12V-Systeme und 24V-Solarmodule (72 Zellen) für 24V-Systeme.

Zu unternehmende Schritte:

1. Schließen Sie die Batterie an – Plus und Minus.
2. Schließen Sie die Solarmodule an – positiv und negativ.
3. Schließen Sie die verbrauchende Last an – positiv und negativ.

Bei der Deinstallation müssen die gleichen Schritte in umgekehrter Reihenfolge durchgeführt werden. Wird dies in einer anderen Reihenfolge durchgeführt, kann der BlueSolar PWM-Laderegler beschädigt werden.

Das sollte man sich vor Augen halten:

• Damit der BlueSolar PWM-Laderegler den Batterietyp erkennen kann, muss die Batterie geladen sein.
• Das Batteriekabel sollte so kurz wie möglich sein, um Verluste zu reduzieren.
• Dieser Regler ist nur für Blei-Säure- und LiFePO4-Akkus geeignet.
• Der BlueSolar PWM-Laderegler ist nur für die Regelung von Solarmodulen geeignet. Es kann keine andere Lastquelle angeschlossen werden.

Die folgende Abbildung zeigt die Elemente des Bildschirms:

Überwachung und Konfiguration

• Startanzeige: Wenn die Batterie angeschlossen ist, zeigt das Display das Modell des Solarladegeräts und die vom Solarladegerät erkannte Systemspannung an.
  • Code 110 ist für BlueSolar PWM Laderegler – LCD – USB 12V|10A
  • Code 210 ist für BlueSolar PWM Laderegler – LCD – USB 24V|10A
• Hauptanzeige: Batteriespannung, Batterieladestatus, Lade- und Entladezustand.
  • Drücken Sie die Taste MENU mehrere Sekunden lang, bis die Anzeige blinkt und Sie auf verschiedene Bildschirme zugreifen können, um Änderungen vorzunehmen:
    • Batterie-Typ.
    • Unterspannungsabschaltung.
      • Die Werkseinstellung ist 11,2 V
    • Wiederanschluss an die Niederspannung
      • Die Werkseinstellung ist eine 12,6-V-Batterie.
    • Ladestromanzeige: PV-Strom zur Batterie und Ladezustand der Batterie.
    • Anpassen der Leistung von Verbrauchern.
      • Die Werkseinstellung ist 24h (Ladeausgang immer eingeschaltet).
    • Anpassen der Leistung von Verbrauchern.
    • Aktivierungsstufe.
    • Verspätete Aktivierung.
    • Einstellung der Kurzschlusssicherung.
    • Anzeige des Entladestroms.
    • USB-Spannungsanzeige.
    • Interne Temperatur des Controllers.
