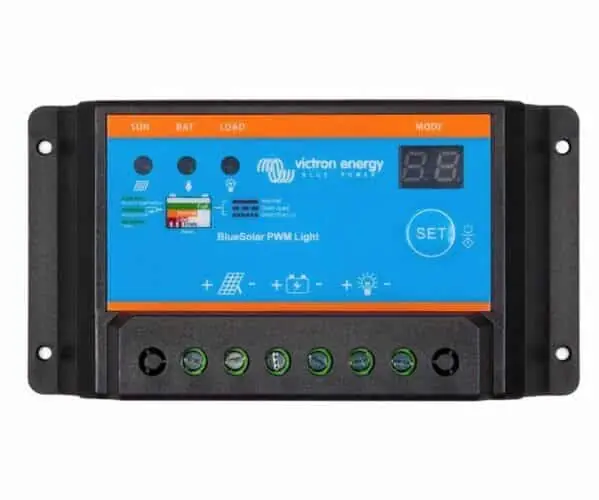

BlueSolar PWM Licht 12/24V 20A Solarregler – SCC010020020

Der Solarregler BlueSolar PWM Light 12/24V-20A verfügt über eine zweistellige Sieben-Segment-Anzeige zur schnellen und einfachen Einstellung der Lastausgangsfunktion, einschließlich der Timer-Einstellung.

Mit dreistufiger Batterieladung (Initial, Absorption und Float), nicht programmierbar. Der Solarregler BlueSolar PWM Light 12/24V-20A verfügt über einen überlast- und kurzschlusssicheren Ladeausgang. Geschützt gegen Verpolung der Solarmodule und/oder der Batterie.

Drei Modelle: 5 A, 10 A oder 20 A bei 12 V oder 24 V

– Kostengünstiger PWM-Controller.
– Interner Temperatursensor.
– Dreistufige Batterieladung (Initial-, Absorptions- und Erhaltungsladung).
– Geschützt gegen Überstrom.
– Geschützt gegen Kurzschlüsse.
– Geschützt gegen Verpolung der Solarmodule und/oder der Batterie.
– Unterbrechung des Lastausgangs aufgrund von Unterspannung.
– Optionale Fernanzeige (nur bei 20A-Modellen).

Eigenschaften des BlueSolar PWM Light 12/24V-20A Solarregler – SCC010020020

• Funktion zur Abschaltung des Lastausgangs bei niedriger Batteriespannung.
• Funktion zur Steuerung der Hintergrundbeleuchtung, einzelner Timer.
• Zweistellige Sieben-Segment-Anzeige zur schnellen und einfachen Einstellung der Lastausgabefunktion, einschließlich Timer-Einstellung.
• Dreistufige Batterieladung (Initial, Absorption und Float), nicht programmierbar.
• Lastausgang geschützt gegen Überlast und Kurzschluss.
• Geschützt gegen Verpolung der Solarmodule und/oder der Batterie.
• Batteriespannung 12/24V mit automatischer Erkennung der Eingangsspannung
• Nennlaststrom 20 A
• Automatische Lastabschaltung Ja
• Maximale Solarspannung 28 V / 55 V (1)
• Eigenverbrauch < 10 mA
• Lastausgang Manuelle Steuerung + Unterspannungsabschaltung
• Schutz Verpolung der Batterie (Sicherung) Kurzschluss des Ausgangs Übertemperatur
• Überlastungsschutz
  1. Abschaltung nach 60 s bei Erreichen der Last 130%
  2. Abschaltung nach 5 s bei Erreichen der Last 160%
  3. Sofortige Abschaltung im Falle eines Kurzschlusses
• Erdung Gemeinsamer Pluspol
• Arbeitstemperaturbereich -20 bis +50°C (Volllast)
• Luftfeuchtigkeit (nicht kondensierend) Max. 95 %

BATTERIE

• Ladespannung «Absorption» 14,2 V/28,4 V
• Float»-Ladespannung 13,8 V/27,6 V
• Lastabschaltung aufgrund von Unterspannung11,2 V/22,4 V
• Wiedereinschaltung der Last aufgrund von Unterspannung
  1. 12,6 V / 25,2 V (manuell)
  2. 13,1 V / 26,2 V (automatisch)

UNTERBRINGUNG

• Schutzklasse IP20
• Anschlussgröße 5 mm² / AWG10
• Gewicht 0,15 kg
• Abmessungen (H x B x T) 70 x 133 x 33,5 mm (2,8 x 5,3 x 1,3 Zoll)

STANDARDS

• Sicherheit IEC 62109-1
• EMC EN 61000-6-1, EN 61000-6-3, ISO 7637-2

1) Verwenden Sie 36-Zellen-Solarmodule für 12V. Verwenden Sie 72-Zellen-Solarmodule für 24 V oder 2 in Reihe geschaltete 36-Zellen-Solarmodule.

2) Der Regler schaltet 2 Stunden nach Erreichen der Absorptionsspannung auf die Erhaltungsspannungsebene um. Sobald die Batteriespannung unter 13 V fällt, wird ein neuer Ladezyklus gestartet.
